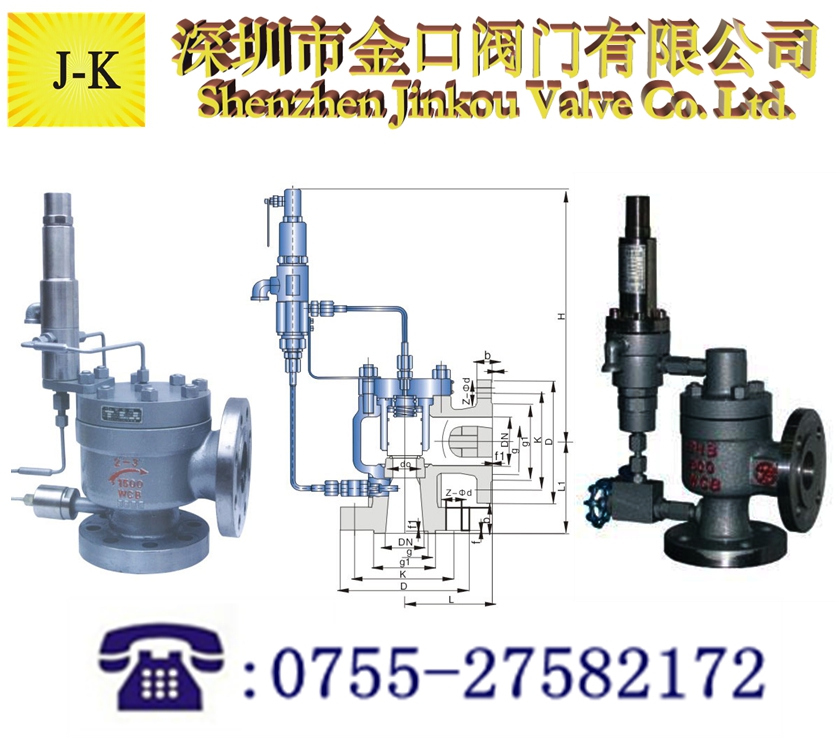

一、帶控制機構先導式安全閥參數：
產品名稱：
|
先導式安全閥
|
產品型號：
|
A46Y
|
產品口徑：
|
DN25-200
|
產品壓力：
|
0.6～10.0MPa
|
產品材質：
|
碳鋼、不銹鋼、合金鋼等
|
二、帶控制機構先導式安全閥介紹：
先導式安全閥是一種由主閥和導閥組成的一種新穎結構的安全閥，導閥響應系統介質壓力自身動作從而控制主閥的開關動作。先導式安全閥特別適用于高背壓、大流量、高壓力和安裝位置緊湊的場所應用。先導式安全閥主要用于石油天然氣、化工、電力、冶金和城市燃?xì)獾阮I(lǐng)域，是受壓設備、容器或管路上的最佳超壓保護裝置。先導式安全閥的主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。
三、帶控制機構先導式安全閥原理：
當系統正常工作，先導式安全閥處于關閉狀態時，系統壓力通過進口壓力管、導閥和氣室壓力管傳到主閥閥瓣頂部的圓頂氣室，從而在主閥瓣上產生了一個向下的凈作用力，使主閥處于關閉狀態。當系統壓力達到整定壓力時，導閥開啟且滑梭封閉導閥進氣通道，主閥氣室的壓力通過導閥排放卸壓，由于系統壓力高于回座壓力，滑梭封閉進氣通道，從而隔斷流體在導閥中的流動，這時主閥氣室的壓力急劇下降，主閥閥瓣完全打開，流體通過主閥泄放降壓。當系統壓力降到一定值時，導閥的彈簧力克服了閥進口壓力作用在滑梭上的力，導閥回座，頂桿頂開滑梭，最后使得流體重新進入主閥的圓頂氣室，關閉主閥。
四、帶控制機構先導式安全閥結構特點：
1、閥座軟密封保證安全閥起跳前后的良好密封性。
|
2、允許工作壓力接近安全閥的整定壓力。
|
3、較小超壓就能使安全閥主閥迅速達到全啟狀態。
|
4、安全閥動作性能和開啟高度不受背壓的影響。
|
5、啟閉壓差可調。
|
6、導閥不流動型結構設計減少了有害介質的排放和環境污染。
|
7、可在線檢測安全閥的整定壓力。
|
五、帶控制機構先導式安全閥設計制造標準：
結構長度標準：
|
GB/T 12221-2005
|
連接法蘭標準：
|
GB/T 9113
|
壓力溫度等級：
|
GB/T 12224-2005
|
試驗檢驗標準：
|
GB/T 13927-2008
|
六、帶控制機構先導式安全閥閥體參數：
|
NO.
|
零件名稱
|
Ax46Y/F 材料
|
KAX46Y/F材料
|
|
1
|
閥體
|
WCB
|
WCB
|
|
2
|
閥瓣
|
2Cr13/2Cr13+PTFE
|
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
|
|
3
|
導向套
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
4
|
彈簧
|
50CrVA
|
50CrVA
|
|
5
|
O型圈
|
氟橡膠
|
氟橡膠
|
|
6
|
閥蓋
|
25
|
25
|
|
7
|
導閥
|
部件
|
