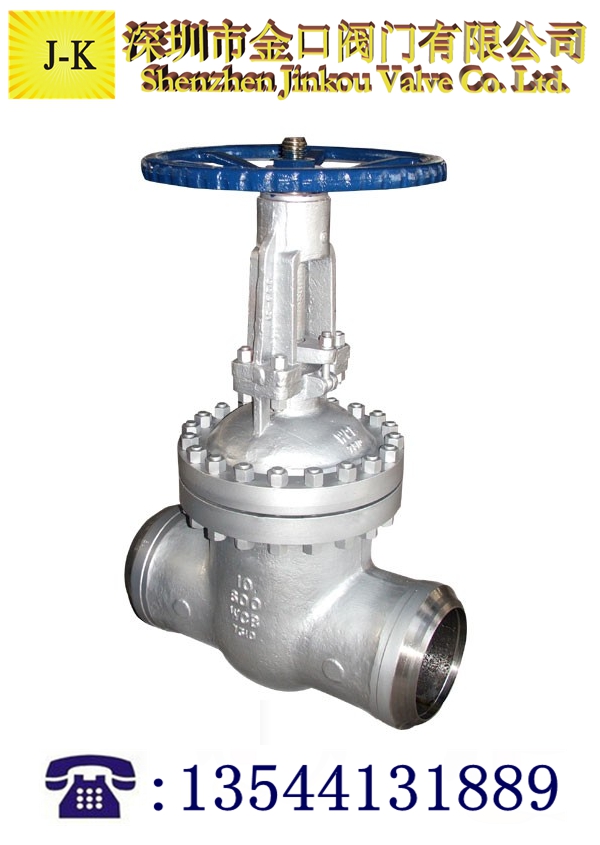

一、高壓焊接閘閥描述：
焊接閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。
焊接閘閥,波紋管閘閥,紋管截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
二、高壓焊接閘閥參數：
|
性能規范Property and specifiecation
|
|
產品型號 Product type公稱壓力PN(MPa)Nominal pressure
|
試驗壓力(MPa)Test pressure
|
工作壓力(MPa)Working pressure
|
工作溫度(℃)Working temperature
|
適用介質Appicable medium
|
|
強度試驗Sheel test
|
密封試驗/上密封實驗Seal test
|
|
Z960Y-250
|
25
|
37.5
|
27.5
|
-
|
≤425
|
水、蒸汽、Water,steam
|
|
Z960Y-320
|
32
|
48.0
|
36.0
|
-
|
≤425
|
|
Z960Y-P54100
|
-
|
30.0
|
22.0
|
P5410
|
≤540
|
蒸汽 Steam
|
|
Z960Y-P54170
|
-
|
48.0
|
36.0
|
P5417
|
≤540
|
|
主要零件材料Matecrial for main parts
|
|
零件名稱Part name
|
材料牌號Material designation
|
|
閥體Body
|
WCB
|
WC6
|
WC9
|
|
閥板Disc
|
WCB
|
WC6
|
WC9
|
|
閥蓋Bonnet
|
25
|
12Cr1Mo1VA
|
|
閥桿Stem
|
1Cr17Ni2
|
20Cr1Mo1VA
|
|
閥座Seat
|
25
|
12Cr1Mo1VA
|
|
密封環Sealing ring
|
S軟鋼(增強柔性石墨)S soft steel (flexible graphite)
|
S軟鋼S soft steel
|
F軟鋼F Soft steel
|
|
填料Packing
|
增強柔性石墨Fexible graphite
|
|
支架Yoke
|
WCB
|
WCB或WC6
|
|
閥桿螺母Stem nut
|
45(ZCuZn25A16Fe3Mn3)
|
|
四開環Four piece ring
|
1Cr13
|
20Cr1MoVA
|
|
|
公稱通徑DNNominal diameter
|
主要外形尺寸和連接尺寸Main external and connecting dimensions
|
電動裝置Electric dewice
|
重量Weight
|
|
d
|
L
|
H
|
L1
|
L2
|
|
Z60Y/Z62Y-250
|
|
100
|
84
|
406
|
1164
|
437
|
277
|
DZW45
|
234
|
|
125
|
100
|
483
|
1402
|
437
|
277
|
DZW60
|
343
|
|
175
|
158
|
711
|
1650
|
554
|
309
|
DZW180
|
638
|
|
225
|
200
|
864
|
1650
|
554
|
309
|
DZW180
|
654
|
四、維護注意事項編輯
手輪、手柄操作的紋管截止閥可安裝在管道的任何位置上。
手輪、手柄及偉動機構，不允許作起吊用。
介質的流向應與閥體所示箭頭方向一致。
焊接閘閥，也叫截門，是使用zuei廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。它的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。
焊接閘閥只許介質單向流動，安裝時有方向性。它的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。
焊接閘閥分為三類：直通式、直角式及直流式斜截止閥。
五、閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
5、閘閥的缺點如下：
6、密封面之間易引起沖蝕和擦傷，維修比較困難。
7、外形尺寸較大，開啟需要一定的空間，開閉時間長。
