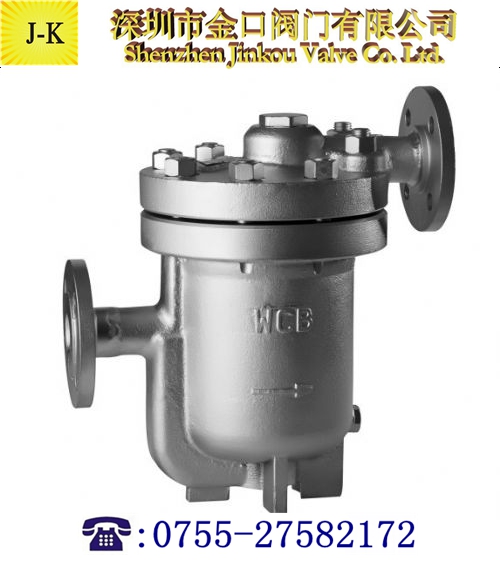

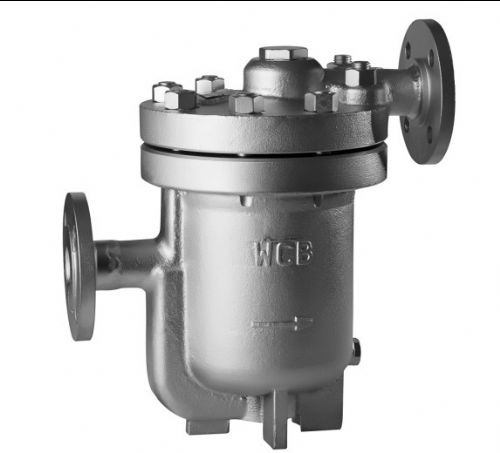

【SER25鐘形浮子式蒸汽疏水閥】SCCV關閉方式和雙閥座壓差機械安裝在同一單元內壽命長久，當凝結水量增大時，吊桶失去浮力使得機械反向密封而產生壓差，主閥開啟而獲得大排量，使用汽設備迅速啟動，最大限度地發揮出機器的熱效率。
鐘形浮子式蒸汽疏水閥性能:
杠桿差壓式鐘形浮子疏水閥(圖 1)吸收了差壓式和杠桿式鐘形浮子疏水閥的優點， 使結構更加完善， 性能更加優良。具有排量大， 體積小， 可以制成高壓疏水閥， 且耐水擊等優點。
鐘形浮子式蒸汽疏水閥結構：
杠桿差壓式鐘形浮子疏水閥主要由閥體、閥蓋、主閥、 副閥、 杠桿、 吊桿、 鐘罩、 過濾網和調位環等組成。疏水閥的鐘形浮子通過杠桿拉動其上的副閥， 杠桿的右端用銷軸與吊桿鉸鏈連接， 吊桿的上端用銷釘連接在調位環上 ， 松開調位環左邊螺釘可調節浮子在閥體內的中心位置。
鐘形浮子式蒸汽疏水閥工作原理：
(1)關閉狀態
開始運行時 ， 鐘形浮子、 主閥和杠桿等零件的重力使其繞杠桿支點轉動。將閥開啟， 冷空氣和凝結水向出口 排出， 然后從人口 進入蒸汽， 在鐘形浮子內形成蒸汽腔 ， 浮子上浮 ， 從而關閉主副閥座孔， 切斷凝結水排出通道 ， 閥門處于關閉狀態。
(2)轉入開啟狀態
浮子內的蒸汽一部分凝結成水， 而另一部分從排氣孔逸出。鐘形浮子因所受浮力減小而下沉， 通過杠桿的作用， 副閥打開副閥座孔， 閥門處于小排量排水狀態。隨著浮子內蒸汽不斷凝結和逸出， 浮子和副閥繼續下沉， 直到副閥下端關閉反密封座孑 L。此時主閥下端與內腔通大氣， 而主閥的上端 ， 處在蒸汽壓力的作用下 ， 使主閥開始下沉， 直到主閥下沉打開主閥座孔 ， 凝結水通過座孔排出， 閥門處于大排量排水狀態。
鐘形浮子式蒸汽疏水閥主要連接尺寸
|
產品型號
|
公稱通徑
DN
|
連接方式
|
使用壓力范圍
（ Mpa)
|
最高允許
溫度℃
|
閥體材質
|
外形尺寸
|
|
L
|
H1
|
H2
|
W
|
|
ER15H
|
15-15
|
內螺紋
ZG1/2"～11/2"
|
0.01～0.3～0.7
|
350
|
WCB
|
200
|
135
|
120
|
125
|
|
32-50
|
內螺紋
ZG1/4"～2"
|
0.01～0.5～1.6
|
350
|
WCB
|
205
|
140
|
160
|
140
|
|
ER45H
|
15-20
|
法蘭
|
0.01～0.3～0.7
|
350
|
WCB
|
260
|
135
|
120
|
125
|
|
25
|
法蘭
|
0.01～0.5～1.2
|
350
|
WCB
|
270
|
135
|
120
|
125
|
|
32-40
|
法蘭
|
0.05～0.7～1.6
|
350
|
WCB
|
310
|
140
|
160
|
140
|
|
50
|
法蘭
|
0.05～0.7～1.6
|
350
|
WCB
|
315
|
140
|
160
|
140
|
|
SER25
|
15-50
|
承接焊
|
0.05～2.5～4.5～6.5
|
350
|
WCB
|
300
|
210
|
180
|
345
|
|
15-50
|
法蘭
|
0.05～2.5～4.5～6.5
|
350
|
WCB
|
380
|
210
|
180
|
345
|
維修保養
1、閥門應存干燥通風的室內，通路兩端須密封。
2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
3、安裝后，應定期進行檢查，主要檢查項目:
(1)密封面磨損情況。
(2)閥桿和閥桿螺母的梯形螺紋磨損情況。
(3)填料是否過時失效，如有損壞應及時更換。
(4)閥門檢修裝配后，應進行密封性能試驗。
