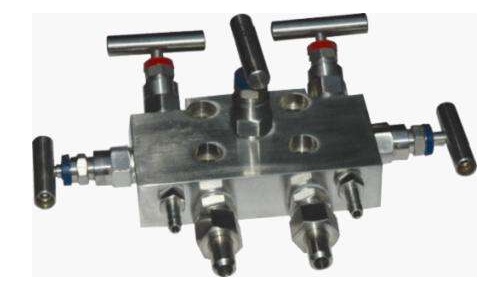

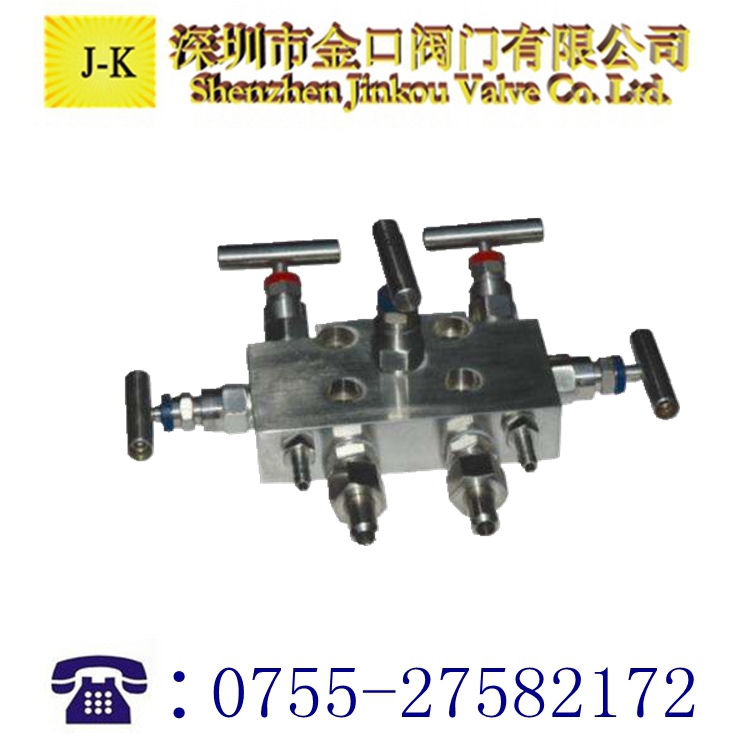

五閥組概述：
       五閥組另有美標結構生產其型號有：WF-5、WF-3、SS-M2F8，是儀表測量管路系統中重要組成部分，具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。五閥組適用于儀表裝置中，與各上差壓、流量、液位等變送器配套安裝，它較三閥組的優點是：可隨時進行儀表在線（即現場）檢查、校核、標定或排污沖洗，減少安裝施工與效正費用，提高安裝速度及質量。

五閥組工作原理：
       五閥組由高低壓和平衡閥二個排泄閥組成，五個閥組件的結構完全相同。閥的通或斷是由閥桿組件帶動閥瓣移動而定的。它跟三閥組相同作用是：將差壓變送器正、負測量室，使引壓點與測量室接通或斷開。
五閥組產品特點：
     1、設計扭矩低，即輕便有易于操作。
     2、所有主要元件的原材料都是可以追溯的。
     3、PTFE或柔性石墨密封壓力裝置，閥桿操作時無泄漏。
     4、具有結構小巧、外型美觀、使用靈活、連接緊固、密封性能良好。
     5、安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好。
五閥組特性：
     1、公稱通徑：DN6mm
     2、公稱壓力：≤6000Psi（約41MPa）
     3、結構特征： 錐面密封
     4、適用工作溫度：-29℃～+538℃
     5、制造標準： ASME B16.34-2004
     6、閥門檢驗與試驗：API 598-1996
     7、適用介質： 水、油、氣等腐蝕性與非腐蝕性介質
     8、連接形多：輸入/輸出均為內螺紋連接(NPT,G,Rc,Rp…)
     9、材質：碳鋼(A105、20#、35#)；不銹鋼(304、304L、316、316L、321)

五閥組一般有：1151-3五閥組，WF1/2，SS-M5F8-FL，WF-5，SS-M2F8，WF-3，等，一般壓力16MPA，320MPA，40MPA，規格有DN5，DN6螺紋有NPT，ZG，M，R，RC，等適用介質，WOG，水，油，氣，溫度一般在于-70-240

閥組的手柄一般為條鋼式，以節省空間，材質有20#，304，321，316，316L

針型閥是儀器儀表管路中最常用的一種閥門，由于屬于截止閥的一種所以有時也叫截止閥，由于閥桿密封處錐形密封的，像針尖一樣，所以也叫針型閥，針型閥種類很多，常用于儀表管路中，所以也叫儀表閥門。

一，不同的材質有不同的叫法，有碳鋼針型閥，不銹鋼針型閥，合金鋼針型閥，不銹鋼儀表閥，鍍鋅針型閥，304針型閥，201針型閥，316針型閥，鉻錳鋼針型閥等等

二，根據連接方式不同分為好多種類，最常用的有內螺紋針型閥，焊接針型閥，對焊針型閥，外螺紋針型閥，外螺紋截止閥，卡套針型閥，卡套截止閥，壓力表截止閥，壓力表儀表閥，氣源儀表閥，承插焊針型閥，承插焊截止閥，法蘭針型閥，卡箍針型閥，卡套儀表閥門等等

三，根據不同執行方式，分為氣動針型閥，電動針型閥，手動針型閥

四，不同的溫度和壓力，分為高壓針型閥，低壓針型閥，常壓針型閥，高溫針型閥，低溫針型閥，常溫針型閥

五，有的有特殊功能的針型閥，如穿板功能針型閥，散熱針型閥，壓力表控制儀表閥，等等

六，針型閥不但一個針閥行使獨立功能，而且可以團隊合作，形成閥組，那么功能就顯得更加強大，如二閥組，相當于二個閥組合，三閥組，四閥組，五閥組，形成強大的開關，變向，分流，等等功能

七，儀表針型閥門可以與其它的管件合作，組成一系列強大功能的儀表儀器，比如跟變送器形成分壓功能集成儀器，與氣源分配器合作，形成氣源分流，分配等諸多功能

八，多種不同的針型儀表閥，一起合作，那么形成的功能就更加強大，可以用J21W針型閥，J23W針型閥，JJM1壓力表針型閥，JJY1卡套針型閥，各種閥組組合形成強大的各種功能。
