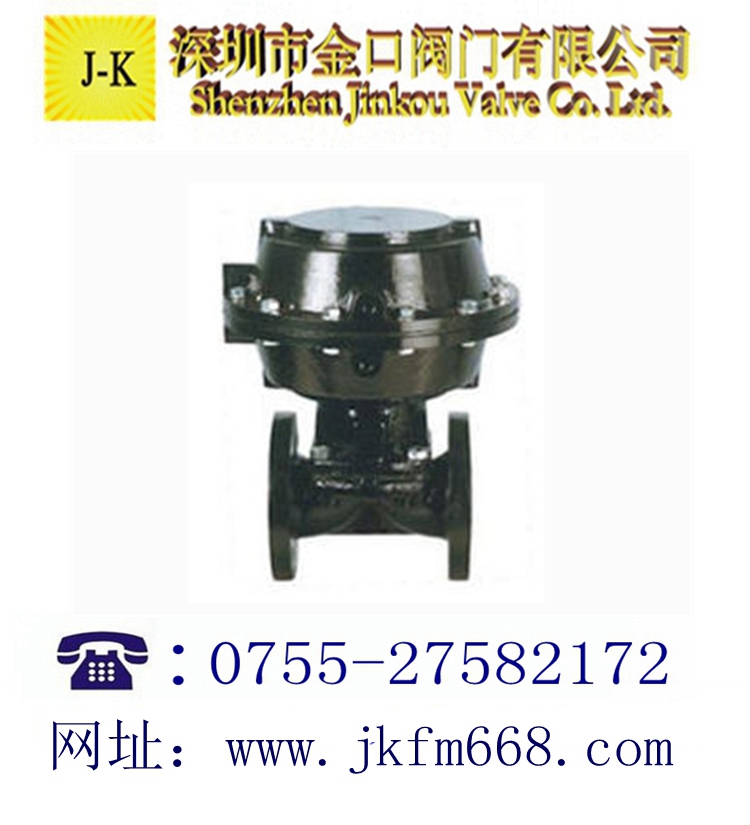

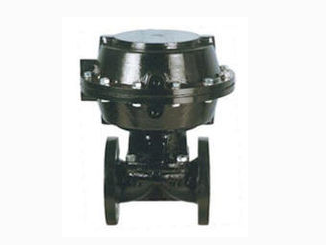

EG641W/J/FS英標氣動襯膠隔膜閥（往復式）







英標氣動襯膠隔膜閥主要零件的材料：

零件名稱	閥體	氣缸、氣缸蓋	閥桿	隔膜、薄膜	薄膜壓板
材料	HT200	35	35	氟丁橡膠、氟塑料	Q235-A

英標氣動襯膠隔膜閥規格：

型號	公稱通徑 Dn(mm)
	20	25	32	40	50	65	80	100	125	150	200
EG641W/J/FS-6											。
EG641W/J/FS-10						。	。	。	。	。
EG641W/J/FS-16	。	。	。	。	。

1、設計與制造按：GB12239或BS5156 2、結構長度按：GB12221或BS5156
3、法蘭連接尺寸按：GB4216.4或BS4504 4、試驗與檢驗按：GB/T13927或BS5156

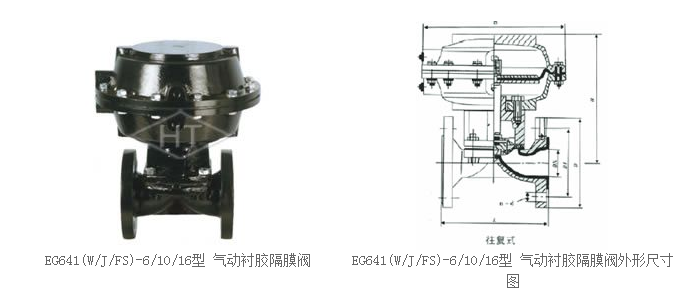

英標氣動襯膠隔膜閥結構圖：



英標氣動襯膠隔膜閥性能規范:

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度 （℃）
		殼體試驗	密封試驗
EG641W/J/FS-6	0.6	0.9	0.66	W.非腐蝕性流體J．一般腐蝕性流體 FS。強酸、堿及各種有機溶劑 （熔融堿金屬及無素氟除外）	≤100 ≤85 ≤150
EG641W/J/FS-10	1.0	1.5	1.1
EG641W/J/FS-16	1.6	2.4	1.76

英標氣動襯膠隔膜閥外形尺寸、連接尺寸及質量:

型號	公稱通徑 DN(mm)	尺 寸							氣 動 裝 置				質量 ㎏
		L		D1	D	n-d	H	B	代號 ES	耗氣量 Cn3	氣源壓力 MPa	氣源 接頭 in
		J型	W型
EG641W/J/FS-16	20	121	117	75	105	4-13.5	136	168	54	163.87	0.3	1/8	5
	25	131	127	85	115	4-13.5	144	168	54	196.65	0.3～0.4	1/8	6.2
	32	150	146	100	140	4-17.5	209	260	55	229.4	0.3～0.4	1/8	7
	40	163	159	110	150	4-17.5	227	260	55	1458.7	0.3～0.4	1 1/4	13
	50	194	190	125	165	4-17.5	231	260	55	3162.7	0.3～0.4	1 1/4	23



維修保養:

 1、閥門應存干燥通風的室內，通路兩端須密封。

 2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。

 3、安裝后，應定期進行檢查，主要檢查項目:

 (1)密封面磨損情況。

 (2)閥桿和閥桿螺母的梯形螺紋磨損情況。

 (3)填料是否過時失效，如有損壞應及時更換。

 (4)閥門檢修裝配后，應進行密封性能試驗。
