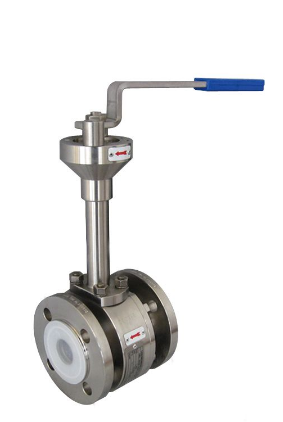

低溫球閥參數：
|
產品名稱：
|
低溫球閥
|
|
產品型號：
|
DQ41F
|
|
公稱通徑：
|
DN15-200
|
|
結構形式：
|
直通式
|
|
壓力范圍：
|
1.6MPa-4.0MPa
|
|
驅動方式：
|
手動,渦輪,電動,氣動
|
|
連接形式：
|
螺紋,焊接,法蘭
|
|
密封結構：
|
軟密封
|
|
常用材質：
|
WCB,低溫鋼,不銹鋼等
|
|
銘牌：
|
金口
|
低溫球閥,超低溫球閥工作原理:
低溫球閥適用于的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同材質，可分別適用于不同的溫度和介質，最低工作溫度為-196℃。低溫球閥的驅動方式為手動、蝸輪蝸桿傳動、氣動或電動。低溫球閥一般采用法蘭,焊接,螺紋連接。
低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度T一般為250mm,或根據我公司的設計和計算確定.本產品主要用于輸出液態低溫介質如空分設備、LNG、乙希、液氧、液氫、液化天然氣、液化石油、二氧化碳低溫貯槽及槽車、變壓吸附制氧等裝置上。
低溫球閥,超低溫球閥結構特點：
1、本閥門為全通徑浮動球閥、結構緊湊、造型美觀、流阻系數小。
2、密封面采用氟塑料，密封副材料配對合理，使用壽命長。
3、球體與四氟閥座為緊密封結合，具備零泄漏功能，并能利用其塑性變形自動補償因磨損帶來的誤差，達到密封性能好，使用壽命長的目的。為了保證閥桿處的密封，在閥體上增設了填料函和壓蓋進行密封。
4、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。
對低溫球閥的主要零部件作低溫處理并每批抽樣作低溫沖擊試驗，以保證閥門在低溫工況時不脆裂，經得起低溫介質沖擊。
對每臺閥門進行以下試驗：
1.常溫殼體強度試驗；
2.常溫低壓上密封試驗；
3.常溫低壓密封試驗；
4.低溫上密封氣密試驗（有上密封時）；
5.低溫氣密封試驗等，以確保整臺低溫閥門符合標準的規定；
6.對主要零部件作低溫處理并每批抽樣作低溫沖擊試驗，以保證閥門在低溫工況時不脆裂，經得起低溫介質沖擊；
7.低溫（深冷 ）閥門均按相應材料規范進行低溫處理和沖擊試驗
8.搞靜電功能更加強大，閥體與閥桿或內件與閥體間導通電阻小于1歐姆。
手動低溫球閥主要外形連接尺寸：
|
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm)
|
L
|
D
|
D1
|
D2
|
b
|
Z-ød
|
D6
|
f
|
f0
|
H
|
H1
|
D0
|
分量
(kg)
|
|
1.6
|
40
|
240
|
150
|
110
|
88
|
20
|
4-ø17.5
|
|
|
|
340
|
400
|
220
|
21
|
|
50
|
250
|
165
|
125
|
102
|
20
|
4-ø17.5
|
|
|
|
348
|
408
|
220
|
22
|
|
65
|
270
|
185
|
145
|
122
|
20
|
4-ø17.5
|
|
|
|
350
|
415
|
220
|
33
|
|
80
|
280
|
200
|
160
|
133
|
20
|
8-ø17.5
|
|
|
|
428
|
510
|
280
|
36
|
|
100
|
300
|
220
|
180
|
158
|
20
|
8-ø17.5
|
|
|
|
571
|
670
|
280
|
47
|
|
125
|
325
|
250
|
210
|
184
|
22
|
8-ø17.5
|
|
|
|
614
|
756
|
320
|
78
|
|
150
|
350
|
285
|
240
|
212
|
24
|
8-ø22
|
|
|
|
682
|
848
|
320
|
85
|
|
200
|
400
|
340
|
295
|
268
|
26
|
12-ø22
|
|
|
|
820
|
1036
|
400
|
150
|
|
250
|
450
|
405
|
355
|
320
|
30
|
12-ø26
|
|
|
|
968
|
1244
|
450
|
273
|
|
300
|
500
|
460
|
410
|
370
|
30
|
12-ø26
|
|
|
|
1145
|
1474
|
560
|
379
|
|
350
|
550
|
520
|
470
|
430
|
34
|
16-ø26
|
|
|
|
1280
|
1663
|
640
|
590
|
|
400
|
600
|
580
|
525
|
482
|
36
|
16-ø30
|
|
|
|
1450
|
1886
|
720
|
894
|
|
500
|
700
|
715
|
650
|
585
|
44
|
20-ø33
|
|
|
|
1676
|
2181
|
720
|
958
|
|
2.5
|
40
|
240
|
150
|
110
|
88
|
20
|
4-ø17.5
|
|
|
|
340
|
400
|
220
|
22
|
|
50
|
250
|
165
|
125
|
102
|
20
|
4-ø17.5
|
|
|
|
348
|
408
|
220
|
28
|
|
65
|
270
|
185
|
145
|
122
|
22
|
8-ø17.5
|
|
|
|
350
|
415
|
220
|
33
|
|
80
|
280
|
200
|
160
|
133
|
22
|
8-ø17.5
|
|
|
|
425
|
510
|
280
|
46
|
|
100
|
300
|
235
|
190
|
158
|
24
|
8-ø22
|
|
|
|
571
|
670
|
280
|
64
|
|
125
|
325
|
270
|
220
|
184
|
28
|
8-ø26
|
|
|
|
614
|
750
|
320
|
105
|
|
150
|
350
|
300
|
250
|
212
|
30
|
8-ø26
|
|
|
|
682
|
848
|
320
|
134
|
|
200
|
400
|
360
|
310
|
278
|
34
|
12-ø26
|
|
|
|
820
|
1036
|
400
|
213
|
|
250
|
450
|
425
|
370
|
335
|
36
|
12-ø30
|
|
|
|
968
|
1244
|
450
|
290
|
|
300
|
500
|
485
|
430
|
390
|
40
|
16-ø30
|
|
|
|
1145
|
1474
|
560
|
399
|
|
350
|
550
|
555
|
490
|
450
|
44
|
16-ø33
|
|
|
|
1280
|
1663
|
640
|
631
|
|
400
|
600
|
620
|
550
|
505
|
44
|
16-ø36
|
|
|
|
1450
|
1886
|
720
|
900
|
|
500
|
700
|
730
|
660
|
615
|
44
|
20-ø36
|
|
|
|
1676
|
2181
|
720
|
1180
|
|
4.0
|
50
|
250
|
160
|
125
|
100
|
20
|
4-ø18
|
88
|
3
|
4
|
370
|
438
|
280
|
31
|
|
65
|
280
|
180
|
145
|
120
|
22
|
8-ø18
|
110
|
3
|
4
|
393
|
473
|
280
|
39
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-ø18
|
121
|
3
|
4
|
455
|
550
|
320
|
47
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-ø23
|
150
|
3
|
4.5
|
551
|
670
|
360
|
73
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-ø25
|
176
|
3
|
4.5
|
634
|
776
|
400
|
98
|
|
150
|
450
|
300
|
250
|
218
|
30
|
8-ø25
|
204
|
3
|
4.5
|
708
|
883
|
400
|
123
|
|
200
|
550
|
375
|
320
|
282
|
38
|
12-ø30
|
260
|
3
|
4.5
|
860
|
1086
|
450
|
222
|
|
6.4
|
50
|
250
|
175
|
135
|
105
|
26
|
4-ø23
|
88
|
3
|
4
|
370
|
438
|
450
|
35
|
|
65
|
280
|
200
|
160
|
130
|
28
|
8-ø23
|
110
|
3
|
4
|
393
|
473
|
280
|
44
|
|
80
|
310
|
210
|
170
|
140
|
30
|
8-ø23
|
121
|
3
|
4
|
455
|
550
|
280
|
61
|
|
100
|
350
|
250
|
200
|
168
|
32
|
8-ø25
|
150
|
3
|
4.5
|
551
|
670
|
320
|
86
|
|
125
|
400
|
295
|
240
|
202
|
36
|
8-ø30
|
176
|
3
|
4.5
|
634
|
776
|
360
|
140
|
|
150
|
450
|
340
|
280
|
240
|
38
|
8-ø34
|
204
|
3
|
4.5
|
718
|
893
|
400
|
180
|
|
200
|
550
|
405
|
345
|
300
|
44
|
12-ø34
|
260
|
3
|
4.5
|
873
|
1100
|
450
|
273
|
|
10.0
|
50
|
250
|
195
|
145
|
112
|
28
|
4-ø25
|
88
|
3
|
4
|
433
|
507
|
280
|
48
|
|
65
|
280
|
220
|
170
|
138
|
32
|
8-ø25
|
110
|
3
|
4
|
466
|
557
|
280
|
68
|
|
80
|
310
|
230
|
180
|
148
|
34
|
8-ø25
|
121
|
3
|
4
|
540
|
641
|
320
|
90
|
|
100
|
350
|
265
|
210
|
172
|
38
|
8-ø30
|
150
|
3
|
4.5
|
606
|
726
|
360
|
129
|
|
125
|
400
|
310
|
250
|
210
|
42
|
8-ø34
|
176
|
3
|
4.5
|
689
|
835
|
400
|
212
|
|
150
|
450
|
350
|
290
|
250
|
46
|
12-ø34
|
204
|
3
|
4.5
|
775
|
952
|
450
|
285
|
|
200
|
550
|
430
|
360
|
312
|
54
|
12-ø41
|
260
|
3
|
4.5
|
980
|
1214
|
560
|
426
|
|
|
|

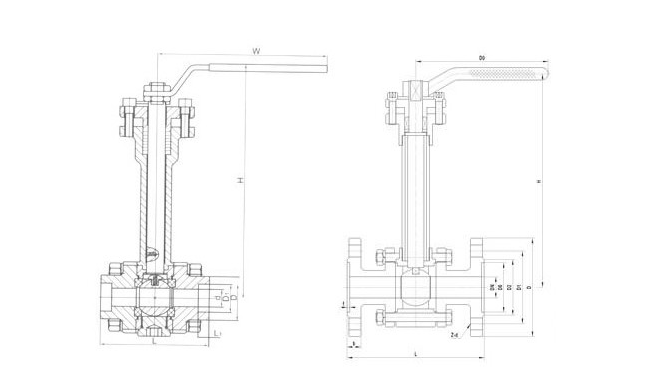

手動低溫球閥結構圖：
