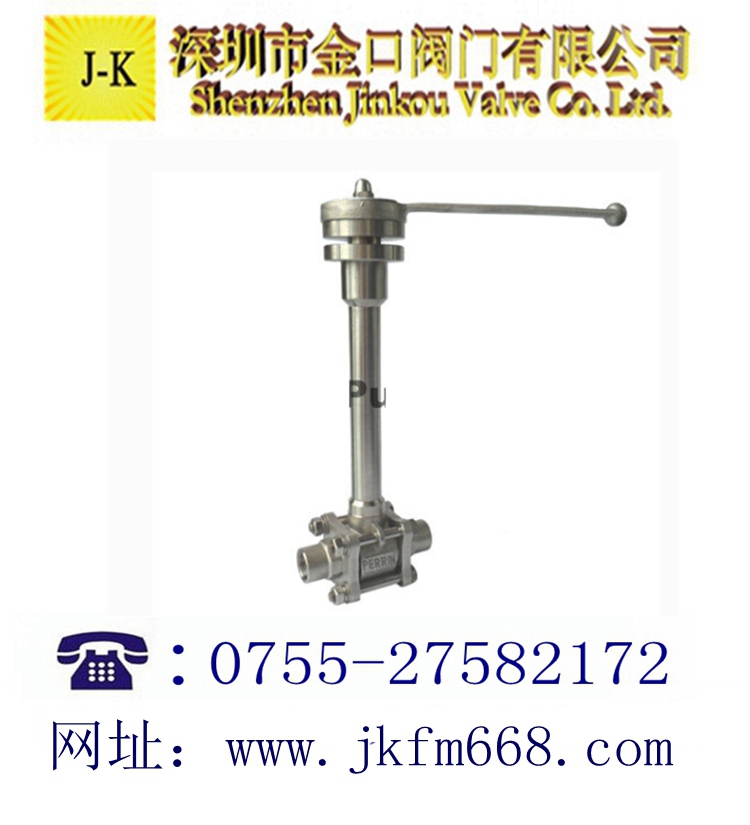

加長桿低溫球閥概述：
加長桿低溫球閥是指主要用于乙烯，液化天然氣裝置，天然氣LPG LNG儲罐， 接受基地及衛星站，空分設備，石油化工尾氣分離設備，液氧、液氮、液氬、二氧 化碳低溫貯槽及槽車、變壓吸附制氧等裝置上，用來對低溫介質LNG進行開啟和關 閉的閥門。
加長桿低溫球閥主要成分是甲烷。LNG無色、無味、無毒且無腐蝕性，其體積約 為同量氣態天然氣體積的1/600，LNG的重量僅為同體積水的45%左右，熱值為 52MMBtu/t（1MMBtu=2.52×10^8cal）。LNG是通過在常壓下氣態的天然氣冷卻 至-162℃，使之凝結成液體。天然氣液化后可以大大節約儲運空間，而且具有熱值 大、性能高等特點。
加長桿低溫球閥參數：
公稱通徑：DN15-200
公稱壓力：PN1.6-6.4MPa
適用溫度：-196℃-+80℃
閥體、閥蓋：不銹鋼
球體：不銹鋼
適用介質：液氮，液氧，液氬，液化天然氣，LO2、LN2、LAR、LNG
加長桿低溫球閥特征：
1.承壓件的材料能承受介質溫度的變化而引起的膨脹、收縮、密封部位的結構在溫 度變化時不會產生永久的變形。用于-100℃以下工況時，閥門零件在精加工前應進 行深冷處理，即將零件浸放在液氮箱中進行冷卻，當零件溫度達到-192℃時，開始 保溫1-2h，然后取出箱外自然處理到常溫，重溫循環2次。
2、閥蓋采用長勁結構，其目的保護填料函的功能，使填料函處于離低溫較遠的位 置，保證填料的密封效果，同時還可以纏繞保冷材料，防止冷能損失。長頸的頸長 可根據使用溫度和保冷材料的厚度來選擇不同的長度。當填料密封效果降低時，可 以從填料函中間加入潤滑脂形成油封層，降低填料函的壓差，提高密封性能。
3、使用溫度低于-100℃時，閥桿材料經過鍍鉻或氮化處理，提高閥桿表面硬度，提 高填料密封的可靠性。
4、低溫球閥具有防止異常升壓結構，由于低溫閥門介質氣化后，其體積急劇膨脹， 壓力會異常升高，當閥門中腔壓力升高時，閥門中腔和進口連通，或在閥門進口端 安置泄壓閥，保證閥門安全使用。
5、低溫球閥用的墊片具有在常溫下、低溫狀態及溫度變化下能可靠密封性和復原 性。
低溫球閥技術規范：
|
設計依據
|
GB
|
|
設計標準
|
GB12237-89
|
|
結構長度
|
GB12221-89
|
|
連接法蘭
|
GB/T 9113-2000 JB/T79-94
|
|
試驗和檢驗
|
JB/T 9092-99
|
低溫球閥型號、材料及主要參數：
|
產品型號
|
DQ41F-10C-100
|
DQ41F-10P-100P
|
|
DQ47F-10C-100
|
DQ47F-10P-100P
|
|
閥體
|
LCB
|
CF8
|
|
球體
|
304
|
304
|
|
閥桿
|
304
|
304
|
|
密封圈
|
PTFE
|
PTFE
|
|
填料
|
PTFE+O形圈
|
PTFE+O形圈
|
|
適用介質
|
水、油、蒸汽等
|
酸等腐蝕性介質
|
|
適用溫度
|
-50-29℃
|
-196-29℃
|
|
蝸輪低溫球閥
|
DQ后插入“3”表示，示例：DQ341F-16P
|
|
氣動低溫球閥
|
DQ后插入“6”表示，示例：DQ647F-16C
|
|
電動低溫球閥
|
DQ后插入“9”表示，示例：DQ941F-25P
|
低溫球閥連接尺寸參數 1.6Mpa 單位:mm
|
產品型號
|
公稱通徑
DN
|
PN1.6MPa
|
WT
（kg）
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
★DQ41F-16C
★DQ41F-16P
★DQ641F-16C
★DQ641F-16P
★DQ9B41F-16C
★DQ9B41F-16P
|
15
|
130
|
95
|
65
|
45
|
14
|
4-Φ14
|
178
|
140
|
3
|
|
20
|
140
|
105
|
75
|
55
|
14
|
4-Φ14
|
184
|
160
|
4
|
|
25
|
150
|
115
|
85
|
65
|
14
|
4-Φ14
|
195
|
180
|
5
|
|
32
|
165
|
135
|
100
|
78
|
16
|
4-Φ18
|
280
|
250
|
9
|
|
40
|
180
|
145
|
110
|
85
|
16
|
4-Φ18
|
280
|
300
|
11
|
|
50
|
203
|
160
|
125
|
100
|
16
|
4-Φ18
|
300
|
350
|
15
|
|
65
|
222
|
180
|
145
|
120
|
18
|
4-Φ18
|
330
|
350
|
19
|
|
80
|
241
|
195
|
160
|
135
|
20
|
8-Φ18
|
360
|
400
|
27
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-Φ18
|
400
|
500
|
38
|
|
125
|
356
|
245
|
210
|
185
|
22
|
8-Φ18
|
430
|
600
|
58
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-Φ23
|
500
|
800
|
81
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-Φ23
|
680
|
800
|
95
|
|
250
|
533
|
405
|
355
|
320
|
30
|
12-Φ25
|
790
|
1300
|
140
|
低溫球閥連接尺寸參數 2.5Mpa 單位:mm
|
產品型號
Type
|
公稱通徑
DN
|
PN2.5MPa
|
WT
（kg）
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
★DQ41F-25
★DQ41F-25P
★DQ641F-25
★DQ641F-25P
★DQ9B41F-25
★DQ9B41F-25P
|
15
|
140
|
95
|
65
|
45
|
16
|
4-Φ14
|
178
|
140
|
3
|
|
20
|
152
|
105
|
75
|
55
|
16
|
4-Φ14
|
184
|
160
|
4
|
|
25
|
165
|
115
|
85
|
65
|
16
|
4-Φ14
|
195
|
180
|
6
|
|
32
|
178
|
135
|
100
|
78
|
18
|
4-Φ18
|
280
|
250
|
10
|
|
40
|
190
|
145
|
110
|
85
|
18
|
4-Φ18
|
280
|
300
|
14
|
|
50
|
216
|
160
|
125
|
100
|
20
|
4-Φ18
|
300
|
350
|
20
|
|
65
|
241
|
180
|
145
|
120
|
22
|
8-Φ18
|
330
|
350
|
25
|
|
80
|
283
|
195
|
160
|
135
|
22
|
8-Φ18
|
360
|
400
|
30
|
|
100
|
305
|
230
|
190
|
160
|
24
|
8-Φ23
|
400
|
500
|
40
|
|
125
|
381
|
270
|
220
|
188
|
28
|
8-Φ25
|
430
|
600
|
65
|
|
150
|
403
|
300
|
250
|
218
|
30
|
8-Φ25
|
500
|
800
|
85
|
|
200
|
502
|
360
|
310
|
278
|
34
|
12-Φ25
|
680
|
800
|
100
|
|
250
|
568
|
425
|
370
|
332
|
36
|
12-Φ30
|
790
|
1300
|
165
|
