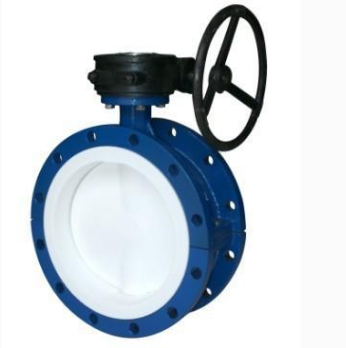

【D341F4-10 型渦輪法蘭式襯氟蝶閥】適用于各種不同類型工業管道中液體和氣 體（包括蒸汽）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟 酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
一、渦輪法蘭式襯氟蝶閥產品介紹 ：
氯堿專用氟塑料全襯球閥是用隨閥桿一起轉動的蝶板作啟閉件，實現閥門的開 啟、關閉與調節。
襯氟蝶閥結構緊湊、重量輕、開閉迅速、流體阻力小、切斷和節流都可適用，而且 具有較好的流量調節作用。與同參數其它閥門比較，蝶閥平均減輕重量30－50％。 蝶板旋轉90°，即可實現啟、閉過程；由于轉軸兩側蝶板受介質作用力近似相等，轉 矩相反，因此啟閉力矩較小。
二、渦輪法蘭式襯氟蝶閥基本結構 ：
基本類型有對夾式和法蘭式兩種型式，均采用對分兩片式閥體組合，閥座與閥體 內襯一體化，屬?gòu)?qiáng)制密封全襯里型蝶閥。閥門工作時，只有整體襯氟的襯套、熱覆 氟塑料的蝶板與介質接觸，確�？煽康哪透g性能：閥門關閉時，蝶板擠壓襯套， 形成無間隙密封。
三、渦輪法蘭式襯氟蝶閥產品特點：
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線)，具有雙向密封功能，壓力、 流量可自由調節。
2.采用先過專利技術加工的襯氟蝶板，氟塑料與金屬基體無間隙緊密結合，有效排 盡夾層氣泡，消除起層、開裂等工藝缺陷。
3.閥座徑向密封設有360°彈性增力墊，施加徑向回復力，自動調節形變，可靠保證 長期使用狀態下無介質內漏。
4.蝶板上、下軸肩采用多級加載彈性密封，實現密封自動補償，使上下軸密封副構 成無間隙，保證介質無外漏。

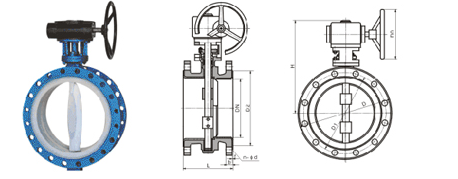

四、渦輪法蘭式襯氟蝶閥結構圖：
五、渦輪法蘭式襯氟蝶閥設計規范 ：
遵循Q/320621 EXP05、GB/T 12238、API609、MSS SP-67、MSS SP-68等標準。
|
型號
|
工作溫度
|
型號
|
工作溫度
|
|
D41F/P D341F/P
|
≤180℃
|
D41F2 D341F2
|
≤120℃
|
|
D41F/R D341F/R
|
D41GXPP D341GXPP
|
≤100℃
|
|
D41F4 D341F4
|
D41GXPO D341GXPO
|
≤110℃
|
|
D41F46 D341F46
|
≤150℃
|
D41U D341U
|
≤100℃
|
|
D41F3 D341F3
|
≤120℃
|
|
|
六、主要連接尺寸及重量：
|
公稱同徑
|
標準值
|
參考值
|
|
DN
mm
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-φd
|
H
|
H2
|
H3
|
H4
|
D0
|
L1
|
L
|
L3
|
Wkg
|
|
PN1.0/PN1.6（MPa）
|
|
50
|
108
|
160/165
|
125
|
99
|
16/20
|
3
|
4-φ18
|
85
|
120
|
|
35
|
|
|
|
220
|
12.5
|
|
65
|
112
|
180/185
|
145
|
118
|
18/20
|
3
|
4-φ18
|
95
|
130
|
|
35
|
|
|
|
220
|
17
|
|
80
|
114
|
195/200
|
160
|
132
|
18/20
|
3
|
4-φ18/8-φ18
|
110
|
140
|
|
35
|
|
|
|
220
|
21
|
|
100
|
127
|
215/220
|
180
|
155
|
20/22
|
3
|
8-φ18
|
122
|
160
|
|
35
|
|
|
|
300
|
24.5
|
|
125
|
140
|
245/250
|
210
|
184
|
22/22
|
3
|
8-φ18
|
138
|
180
|
|
35
|
|
|
|
300
|
30.5
|
|
150
|
140
|
280/285
|
240
|
210
|
22/24
|
3
|
8-φ23
|
158
|
200
|
78
|
35
|
230
|
115
|
99
|
300
|
42.5
|
|
200
|
152
|
335/340
|
295
|
265
|
22/24
|
3
|
8-φ23/12-φ23
|
188
|
220
|
110
|
55
|
230
|
172
|
99
|
400
|
86
|
|
250
|
165
|
390/405
|
350/355
|
319
|
24/26
|
3
|
12-φ23/12-φ26
|
224
|
260
|
110
|
55
|
280
|
172
|
99
|
400
|
114
|
|
300
|
178
|
440/460
|
400/410
|
368
|
26/28
|
4
|
12-φ23/12-φ26
|
254
|
290
|
110
|
|
310
|
172
|
99
|
|
142
|
|
350
|
190
|
500/520
|
460/470
|
428
|
26/30
|
4
|
16-φ23/12-φ26
|
288
|
340
|
110
|
|
310
|
172
|
136
|
|
198
|
|
400
|
216
|
565/580
|
515/525
|
480
|
26/32
|
4
|
16-φ25/16-φ30
|
305
|
370
|
128
|
|
310
|
384
|
197
|
|
268
|
|
450
|
222
|
615/640
|
565/585
|
532/548
|
26/34
|
4
|
20-φ25/20-φ30
|
340
|
742
|
128
|
|
380
|
487
|
244
|
|
358
|
|
500
|
229
|
670/715
|
620/650
|
585/609
|
28/36
|
4
|
20-φ25/20-φ33
|
372
|
742
|
136
|
|
380
|
487
|
244
|
|
468
|
|
600
|
267
|
780/840
|
725/770
|
685/720
|
28/38
|
5
|
20-φ30/20-φ36
|
440
|
922
|
125
|
|
450
|
571
|
270
|
|
608
|
|
700
|
292
|
895/910
|
840
|
794
|
30/40
|
5
|
24-φ30/24-φ36
|
475
|
976
|
125
|
|
450
|
571
|
270
|
|
788
|
|
800
|
318
|
1010/1025
|
950
|
901
|
32/42
|
5
|
24-φ34/24-φ39
|
530
|
1037
|
200
|
|
450
|
591
|
295
|
|
1038
|
|
900
|
330
|
1110/1255
|
1050
|
1001
|
34/44
|
5
|
28-φ34/28-φ39
|
580
|
1234
|
200
|
|
560
|
591
|
295
|
|
1340
|
|
1000
|
410
|
1220/1255
|
1160/1170
|
1112
|
34/46
|
5
|
28-φ34/28-φ42
|
648
|
1302
|
200
|
|
560
|
591
|
295
|
|
1728
|
|
1200
|
470
|
1450/1485
|
1380/1390
|
1325
|
38/52
|
5
|
32-φ41/32-φ48
|
820
|
1365
|
273
|
|
560
|
1095
|
365
|
|
2198
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
