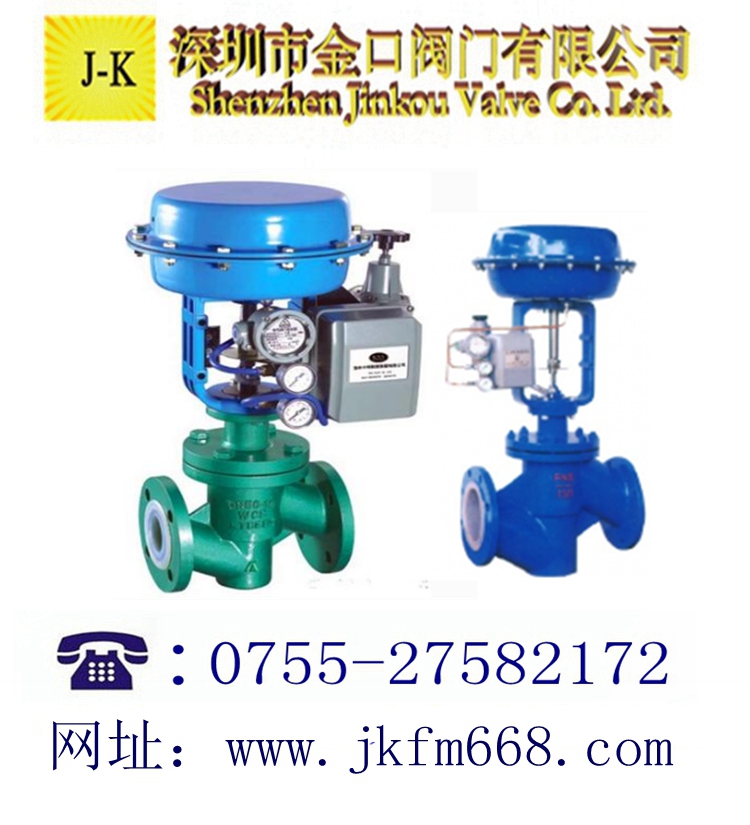

一、氣動襯氟截止閥概述:

　　J641F46氣動襯氟截止閥是由襯里調節閥閥體和氣動執行機構一起組成。襯里  調節閥采用氟塑料襯里技術，在與流體接觸的零部件表面襯塑一層耐腐蝕的工程防  腐材料，襯里調節閥流道無死角，結構簡單，傳動平穩可靠安全、體積小的特點。  閥門啟閉通過輸入4-20mADC信號，比例調節。

 二、氣動襯氟截止閥特點:

 1. 調節閥的行程較小

 2. 密封面只有一個，摩擦力較小;

 3. 閥桿采用調質處理，使它具有良好的抗腐蝕性能和抗擦傷性能;

 4. 閥體材料品種齊全，填料、墊片可以根據實際應用工況或根據客戶要求合理選配  使用，滿足客戶使用要求

聚全氟乙烯 FEP (F46)
 適用介質：
 任何有機溶劑或試劑,稀或濃無 機 酸,堿,酮,芳烴,氯化烴等。
 使用溫度：
 -85~150
 特點：力學,電性能和化學穩定性基本與F4相同,但突出優點是動擊韌性
 高,有極好的耐候性和輻射性。

聚三氟乙烯 PCTEF (F3)

適用介質：
 各種有機溶劑,無機腐蝕液(氧化性酸類)
 使用溫度：-195~120
 特點：耐熱性,電性能和化學穩定性僅次于F4,機械強度,蠕變性能,硬度比F4好些

聚丙烯： RPP
 適用介質：無機鹽類的水溶液,無 機 酸類,堿類的稀或濃溶液。
 使用溫度：-14~80
 特點：最輕的塑料之一,其屈服,拉伸和壓縮強度,硬度均優于低壓聚乙烯,有很突  出的剛性,耐熱性好,易成型,優廉。改性后動擊性,流動性,彎曲彈性。

聚氯乙烯: 硬質)PVC
 適用介質：耐水,濃堿,非氧化性酸,鏈烴,油和臭氧等。
 使用溫度：0-55
 特點：機械強度較高,化學穩定性及介電性能優良,耐油性和抗老性也較好,易熔接
 及粘合,價格較低。

聚四氯乙烯 PTFE(F4)
 使用介質：強酸,強堿,強氧化劑等。
 使用溫度：-200~180
特點：具有優異的化學穩定性,有很高的耐熱性,耐寒性,磨擦系數很低,是極好的 自潤滑材料,但機械性能較低,流動性差,熱膨脹大。

聚偏氯乙烯 PVDF(F2)
 使用介質：耐大多數化學藥品和溶劑,
 使用溫度：-70~100
 特點：拉紳強度與壓縮強度比F4好,耐彎折,耐候,耐輻射。耐光和老化等,最大特  點是韌性好,易成型。

聚烯烴：PO
 適用介質： 各種濃度的酸堿鹽及某些有機溶劑。
 使用溫度：-58~80
 特點：是目前世界最理想的防腐材料,已廣泛用于旋轉成型的大型設備和管道件  內襯。

 氣動襯氟截止閥測試:

 襯里層：電火花檢測
 試驗與檢驗按GB/T13927標準
 公稱壓力：PN（MPa）
 閥體：PN×1.5
 密封：PN×1.1

 氣動襯氟截止閥執行標準:

 設計規范：GB/T 12233 GB/T 12235

 結構長度：GB/T 12221

 連接法蘭：JB/T 78 JB/T 79

 試驗與檢驗：GB/T 13927

 產品標識：GB/T 12220

 供貨規范：JB/T 7928
 氣動襯氟截止閥主要外形和連接尺寸:

規格		L	D	D1	D2	f	b	n-d	D0	H	H1
DN	NPS	1.0MPa
15		90	95	65	45	2	14	4-14	100	240	265
20		95	105	75	55	2	16	4-14	100	245	270
25	1	100	115	85	65	2	16	4-14	120	250	275
32	1	105	135	100	78	2	18	4-18	120	260	290
40	1	115	145	110	85	3	18	4-18	140	290	325
50	2	125	160	125	100	3	20	4-18	140	300	335
65	2	145	180	145	120	3	20	4-18	160	355	400
80	3	155	195	160	135	3	22	4-18	160	400	450
100	4	175	215	180	155	3	22	8-18	180	455	495
125	5	200	245	210	185	3	24	8-18	180	530	560
150	6	225	280	240	210	3	24	8-23	240	605	650
200	8	275	335	295	265	3	26	8-23	240	650	770
250	10	325	390	350	320	3	28	12-23	280	680	800
300	12	375	440	400	368	4	28	12-23	280	710	835
1.6MPa
15		90	95	65	45	2	14	4-14	100	240	265
20		95	105	75	55	2	16	4-14	100	245	270
25	1	100	115	85	65	2	16	4-14	120	250	275
32	1	105	135	100	78	2	18	4-18	140	260	290
40	1	115	145	110	85	3	18	4-18	140	290	325
50	2	125	160	125	100	3	20	4-18	160	300	335
65	2	145	180	145	120	3	20	4-18	180	355	400
80	3	155	195	160	135	3	22	8-18	240	400	450
100	4	175	215	180	155	3	24	8-18	240	455	495
125	5	200	245	210	185	3	26	8-18	280	530	560
150	6	225	280	240	210	3	28	8-23	320	605	650
200	8	275	335	295	265	3	30	8-23	360	650	770
2.5MPa
15		90	95	65	45	2	16	4-14	120	245	270
20		95	105	75	55	2	16	4-14	120	250	275
25	1	100	115	85	65	2	16	4-14	140	260	290
32	1	105	135	100	78	2	18	4-18	140	290	325
40	1	115	145	110	85	3	18	4-18	160	300	335
50	2	125	160	125	100	3	20	4-18	180	355	400

  相關【阻火器】產品推薦：

T型襯氟四通球閥	電動帶手動襯氟球閥	襯氟法蘭球閥	襯氟三通球閥	襯氟氣動不銹鋼球閥
電動襯氟球閥	手動襯氟球閥	襯氟氣動三通球閥	襯氟暗桿閘閥	襯氟楔式閘閥
電動襯氟閘閥	明桿襯氟閘閥	襯氟法蘭刀閘閥	彈性座封閘閥	法蘭襯氟閘閥
不銹鋼蝸輪襯氟蝶閥	襯氟對夾氣動蝶閥	電動帶手動對夾襯氟蝶閥	電動對夾襯氟蝶閥	手柄襯氟蝶閥
渦輪法蘭式襯氟蝶閥	電動法蘭全襯四氟蝶閥	襯氟角式截止閥	電動襯氟截止閥	氣動襯氟截止閥
直通式襯氟截止閥	襯氟安全閥

版權所有轉載請注明出處：http://eexcqni.cn/Valve_Product_396.html



維修保養

 1、閥門應存干燥通風的室內，通路兩端須密封。

 2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。

 3、安裝后，應定期進行檢查，主要檢查項目:

 (1)密封面磨損情況。

 (2)閥桿和閥桿螺母的梯形螺紋磨損情況。

 (3)填料是否過時失效，如有損壞應及時更換。

 (4)閥門檢修裝配后，應進行密封性能試驗。
