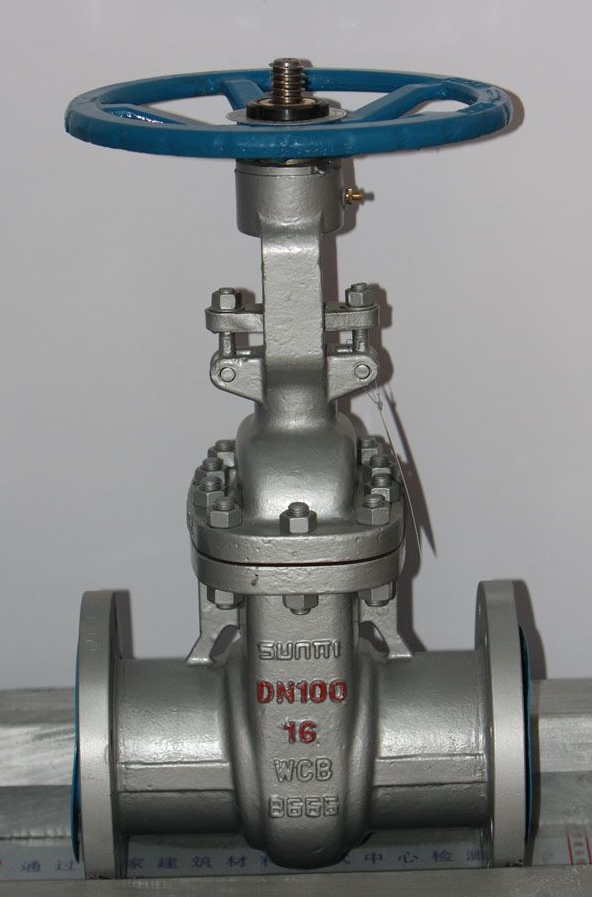

抗硫閘閥主要特點及用途
1、結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠、操作輕便靈活
4、驅動方式分手動、電動、氣動、齒輪傳功，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。

5、廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

公稱壓力PN(MPa)	實驗壓力(MPa)
	殼體	密封(液)	密封(氣)Seal	上密封Back seal
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

抗硫閘閥適用范圍
殼體材料	適用介質	適用溫度(℃)
碳素鋼(C型)	水、蒸汽、油品	≤425
	硝酸類	≤200
	醋酸類	≤200
	水、蒸汽、油品	≤550

抗硫閘閥主要零件材料
閥體、閥蓋	閥板、閥座	閥桿	閥桿螺母	填料	手輪
碳素鋼	優質碳鋼+硬質合金或不銹鋼	鉻不銹鋼	鋁青銅	石墨石棉盤根	可鍛鑄鐵
鉻鎳鈦鋼	不銹鋼、不銹鋼+硬質合金	鉻鎳鈦不銹鋼	鋁青銅	浸聚四氟乙	可鍛鑄鐵
鉻鎳鉬鈦鋼	不銹鋼、不銹鋼+硬質合金	鉻鎳鉬鈦不銹鋼	鋁青銅	烯石棉盤根	可鍛鑄鐵
鉻鉬鋼	合金鋼+硬質合金	鉻鉬鋁鋼	鋁青銅	柔性石墨	可鍛鑄鐵

抗硫閘閥主要尺寸及重量： 公稱通徑 主要外形尺寸和連接尺寸 重量 L D D1 D2 D6 b f f2 z-d H H1 D0   Z40H -40 Z40 Y-40P Z40 Y-40R Z40 W-40P Z40 Y-40R Z40 Y-40 (KZ41Y) Z41Y Z41 Z41 Z41 Z41 Z41 20 150 105 75 55 51 16 2 4 4-14 256 285 140 8 25 160 115 85 65 58 16 2 4 4-14 275 305 160 9.3 32 180 135 100 78 66 18 2 4 4-18 287 322 180 12 40 200 145 110 85 76 18 3 4 4-18 323 369 200 16.5 50 250 160 125 100 88 20 3 4 4-18 372 440 280 29 65 280 180 145 120 110 22 3 4 8-18 395 473 280 39 80 310 195 160 135 121 22 3 4 8-18 457 552 320 52 100 350 230 190 160 150 24 3 4.5 8-23 552 671 360 80 125 400 270 220 188 176 28 3 4.5 8-25 634 726 400 127 150 450 300 250 218 204 30 3 4.5 8-25 708 883 400 154 200 550 375 320 282 260 38 3 4.5 12-30 858 1086 450 263 250 650 445 385 345 313 42 3 4.5 12-34 1015 1298 560 368 300 750 510 450 408 364 46 4 4.5 16-34 1203 1535 640 547 350 850 570 510 465 422 52 4 5 16-34 1341 1678 640 679 400 950 660 585 535 474 58 4 5 16-41 1492 1903 720 953   Z40H -64 Z40 Y-64P Z40 Y-64R Z40 W-64P Z40 Y-64R Z40 Y-64I (KZ41Y) Z41Y Z41 Z41 Z41 Z41 Z41 20 190 125 90 68 51 20 2 4 4-18 258 288 180 8 25 210 135 100 78 58 22 2 4 4-18 310 341 200 12 32 230 150 110 82 66 24 2 4 4-φ23 320 353 200 25 40 240 165 125 95 76 24 3 4 4-φ23 360 389 240 29 50 250 175 135 105 88 26 3 4 4-φ23 372 448 280 34 65 280 200 160 130 110 28 3 4 8-φ23 395 475 280 43 80 310 210 170 140 121 30 3 4 8-φ23 458 553 320 60 100 350 250 200 168 150 32 3 4.5 8-φ25 553 679 360 89 125 400 295 240 202 176 36 3 4.5 8-φ30 638 779 400 140 150 450 340 280 240 204 38 3 4.5 8-φ34 718 893 450 207 200 550 405 345 300 260 44 3 4.5 12-φ34 873 1100 560 325 250 650 470 400 352 313 48 3 4.5 12-φ41 1053 1332 640 467 300 750 530 460 412 364 54 4 4.5 16-φ41 1203 1535 640 590   Z40H -100 Z40 Y-100P Z40 Y-100R Z40 W-100P Z40 Y-100R Z40 Y-100I (KZ41Y) Z41Y Z41 Z41 Z41 Z41 Z41 25 210 135 100 78 58 24 2 4 4-18 310 341 200 12 32 230 150 110 82 66 24 2 4 4-18 320 353 240 20 40 240 165 125 95 76 26 3 4 4-23 360 389 280 51 50 250 195 145 112 88 28 3 4 4-23 490 558 360 60 65 280 220 170 138 110 32 3 4 8-25 540 622 400 70 80 310 230 180 148 121 34 3 4 8-25 573 671 400 89 100 350 265 210 172 150 38 3 4.5 8-30 575 671 400 130 125 400 310 250 210 176 42 3 4.5 8-34 744 892 560 223 150 450 350 290 250 204 46 3 4.5 12-34 800 972 560 295 200 550 430 360 312 260 54 3 4.5 12-41 800 972 560 559 250 650 500 430 382 313 60 3 4.5 12-41 1050 1305 640 640 300 750 585 500 442 364 70 4 4.5 16-48 1208 1506 640 730   Z40H -160 Z40 Y-160P Z40 Y-160R Z40 W-160P Z40 Y-160R Z40 Y-160I (KZ41Y) Z41Y Z41 Z41 Z41 Z41 Z41 15 170 110 75 52 40 24 2 4 4-18 230 250 200 8 20 190 130 90 62 51 26 2 4 4-23 260 288 200 9 25 210 140 100 72 58 28 2 4 4-23 280 310 280 13 32 230 165 115 82 66 30 2 4 4-25 312 350 320 20 40 240 175 125 92 76 32 3 4 4-25 350 395 320 32 50 300 215 165 132 88 36 3 4 4-27 512 612 360 73 65 340 245 190 152 110 44 3 4 8-25 560 677 360 110 80 390 260 205 168 121 46 3 4 8-30 585 686 400 141 100 450 300 240 200 150 48 3 4.5 8-30 631 751 450 185 125 525 355 285 238 176 60 3 4.5 8-41 723 868 560 320 150 600 390 318 270 204 66 3 4.5 12-41 820 997 640 462 200 750 480 400 345 250 78 3 4.5 12-48 990 1224 720 711

抗硫閘閥主要尺寸及重量：

公稱通徑	主要外形尺寸和連接尺寸												重量
	L	D	D1	D2	D6	b	f	f2	z-d	H	H1	D0
Z40H -40 Z40 Y-40P Z40 Y-40R Z40 W-40P Z40 Y-40R Z40 Y-40 (KZ41Y) Z41Y Z41 Z41 Z41 Z41 Z41
20	150	105	75	55	51	16	2	4	4-14	256	285	140	8
25	160	115	85	65	58	16	2	4	4-14	275	305	160	9.3
32	180	135	100	78	66	18	2	4	4-18	287	322	180	12
40	200	145	110	85	76	18	3	4	4-18	323	369	200	16.5
50	250	160	125	100	88	20	3	4	4-18	372	440	280	29
65	280	180	145	120	110	22	3	4	8-18	395	473	280	39
80	310	195	160	135	121	22	3	4	8-18	457	552	320	52
100	350	230	190	160	150	24	3	4.5	8-23	552	671	360	80
125	400	270	220	188	176	28	3	4.5	8-25	634	726	400	127
150	450	300	250	218	204	30	3	4.5	8-25	708	883	400	154
200	550	375	320	282	260	38	3	4.5	12-30	858	1086	450	263
250	650	445	385	345	313	42	3	4.5	12-34	1015	1298	560	368
300	750	510	450	408	364	46	4	4.5	16-34	1203	1535	640	547
350	850	570	510	465	422	52	4	5	16-34	1341	1678	640	679
400	950	660	585	535	474	58	4	5	16-41	1492	1903	720	953
Z40H -64 Z40 Y-64P Z40 Y-64R Z40 W-64P Z40 Y-64R Z40 Y-64I (KZ41Y) Z41Y Z41 Z41 Z41 Z41 Z41
20	190	125	90	68	51	20	2	4	4-18	258	288	180	8
25	210	135	100	78	58	22	2	4	4-18	310	341	200	12
32	230	150	110	82	66	24	2	4	4-φ23	320	353	200	25
40	240	165	125	95	76	24	3	4	4-φ23	360	389	240	29
50	250	175	135	105	88	26	3	4	4-φ23	372	448	280	34
65	280	200	160	130	110	28	3	4	8-φ23	395	475	280	43
80	310	210	170	140	121	30	3	4	8-φ23	458	553	320	60
100	350	250	200	168	150	32	3	4.5	8-φ25	553	679	360	89
125	400	295	240	202	176	36	3	4.5	8-φ30	638	779	400	140
150	450	340	280	240	204	38	3	4.5	8-φ34	718	893	450	207
200	550	405	345	300	260	44	3	4.5	12-φ34	873	1100	560	325
250	650	470	400	352	313	48	3	4.5	12-φ41	1053	1332	640	467
300	750	530	460	412	364	54	4	4.5	16-φ41	1203	1535	640	590
Z40H -100 Z40 Y-100P Z40 Y-100R Z40 W-100P Z40 Y-100R Z40 Y-100I (KZ41Y) Z41Y Z41 Z41 Z41 Z41 Z41
25	210	135	100	78	58	24	2	4	4-18	310	341	200	12
32	230	150	110	82	66	24	2	4	4-18	320	353	240	20
40	240	165	125	95	76	26	3	4	4-23	360	389	280	51
50	250	195	145	112	88	28	3	4	4-23	490	558	360	60
65	280	220	170	138	110	32	3	4	8-25	540	622	400	70
80	310	230	180	148	121	34	3	4	8-25	573	671	400	89
100	350	265	210	172	150	38	3	4.5	8-30	575	671	400	130
125	400	310	250	210	176	42	3	4.5	8-34	744	892	560	223
150	450	350	290	250	204	46	3	4.5	12-34	800	972	560	295
200	550	430	360	312	260	54	3	4.5	12-41	800	972	560	559
250	650	500	430	382	313	60	3	4.5	12-41	1050	1305	640	640
300	750	585	500	442	364	70	4	4.5	16-48	1208	1506	640	730
Z40H -1 60 Z40 Y-160P Z40 Y-160R Z40 W-160P Z40 Y-160R Z40 Y-160I (KZ41Y) Z41Y Z41 Z41 Z41 Z41 Z41
15	170	110	75	52	40	24	2	4	4-18	230	250	200	8
20	190	130	90	62	51	26	2	4	4-23	260	288	200	9
25	210	140	100	72	58	28	2	4	4-23	280	310	280	13
32	230	165	115	82	66	30	2	4	4-25	312	350	320	20
40	240	175	125	92	76	32	3	4	4-25	350	395	320	32
50	300	215	165	132	88	36	3	4	4-27	512	612	360	73
65	340	245	190	152	110	44	3	4	8-25	560	677	360	110
80	390	260	205	168	121	46	3	4	8-30	585	686	400	141
100	450	300	240	200	150	48	3	4.5	8-30	631	751	450	185
125	525	355	285	238	176	60	3	4.5	8-41	723	868	560	320
150	600	390	318	270	204	66	3	4.5	12-41	820	997	640	462
200	750	480	400	345	250	78	3	4.5	12-48	990	1224	720	711
