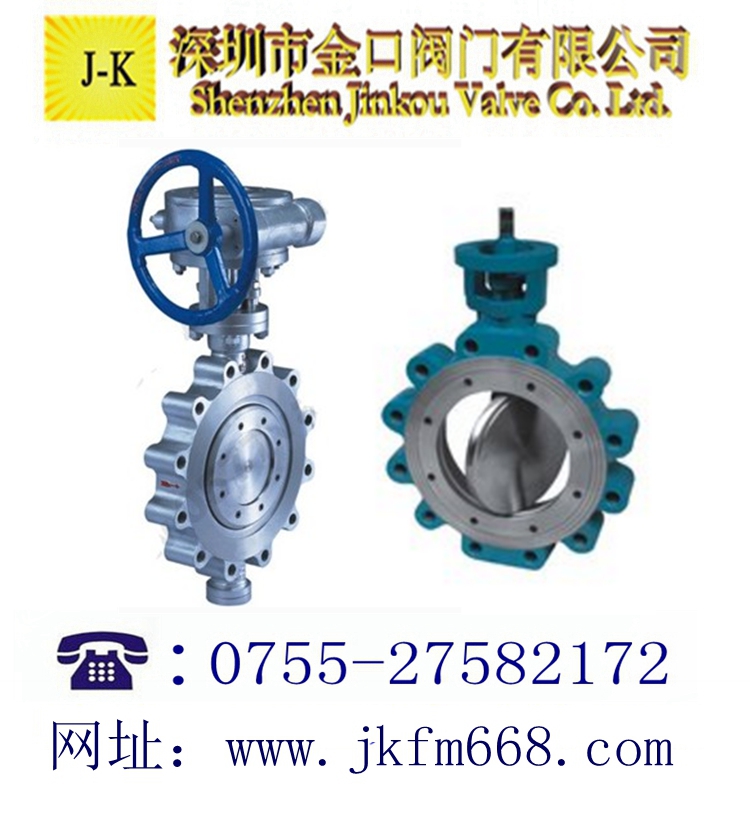

D43Y美標蝶閥特點和性能
一、美標法蘭蝶閥產品概述:
|
深圳金口閥門引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
美標法蘭蝶閥性能范圍：
|
公稱壓力 （PN）
|
1.6
|
2.5
|
4.0
|
6.4
|
Class150
|
Class300
|
|
常溫最大工作壓力〔MPa〕
|
1.6
|
2.5
|
4.0
|
6.4
|
2.0
|
5.0
|
|
壓力試驗（MPa）
|
殼體強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
3.0
|
7.5
|
|
正向密封試驗
|
1.76
|
2.75
|
4.4
|
7.1
|
2.2
|
5.5
|
|
反向密封試驗
|
1.76
|
2.75
|
4.4
|
7.1
|
2.2
|
5.5
|
|
氣密封試驗
|
0.6
|
|
滲漏率
|
＜0.1×DNmmз/s〔符合GB/T13927-92標準〕
|
|
適用溫度〔℃〕
|
軟密封:-40℃～:350℃; 硬密封:-50℃～600℃
|
|
適用介質
|
天然氣、水蒸汽、空氣油、品類、酸類、堿類、含微小顆粒狀、水、污水、含纖維等各類介質;
|
|
傳動形式動式
|
蝸輪傳動、電動傳動、氣動傳動、液動傳動
|
美標法蘭蝶閥結構特點:
|
耐顆粒磨損：雙向金屬硬密封蝶閥蝶板的運動帶有擦拭性能和刀形切口的多層次密封圈與閥體上移動閥座之間具有清掃作用,非常有效把結晶在移動閥座密封面上的顆粒狀晶體、污垢、纖維等物質;移動閥座密封圈采用高韌性耐磨不銹鋼,經過特殊處理耐磨性強和有良好的綜合力學性能和抗腐蝕性，非�？共羵�,
開關無磨擦：利用三維偏心的原理,關閥時蝶板密封面隨著三維偏心位移只有在最后一刻才靠向移動閥座密封面，而不會產生磨擦。開閥時, 在偏心的作用下蝶板只需轉過很小的角度（2°～5°）, 蝶板的密封面與閥體的密封面就完全脫離開, 蝶板的密封面與閥體的密封面不會產生摩擦,本蝶閥的使用壽命提高數倍。
不受介質溫度影響：且蝶板上的密封環采用耐磨優質彈性石棉膠板與高韌性不銹鋼組成多層次結構，而形成硬軟結合，具有金屬密封和彈性密封的雙重優點，不易磨損，不易被沖刷，無論在低溫和高溫的情況下，均有良好的密封性能。
自動補償雙向壓：按圖從左往右施壓時，利用信偏心的原理，蝶板與閥體越關越緊，從而得到良好的密封；按圖從右往左施壓時，移動閥座在受壓力的推力和彈簧推力時，移動閥座自動向蝶板推緊，當壓力越高移動閥座向蝶板越推越緊，從而得到良好的密封；因此本閥屬于雙向金屬硬密封蝶閥蝶，雙向壓也能達到100%的零泄漏；在長期的使用下，移動閥座密封和蝶板密封如有磨損或損傷，在彈簧作用下移動閥座自動向蝶板推進，在反向受壓時蝶板會向箭頭移動，這時則移動閥座在彈簧和壓力的作用它也會跟著前移，從而得到良好的自動補償功能。
適合向流速介質；堅固的一軸式使之高流速的介質中且無振動、無噪音。
壽命長開關輕松：有效合理的減小偏心,因此本閥的扭矩大大的減小;無易損部件，由于偏心的作用，閥門啟閉過程中蝶板與移動閥座的密封面完全脫離，做無磨擦轉動，扭矩小，閥門的自動補償功能，大大的提高了閥門的壽命，操作輕巧。
維修方便：該閥門的一端設計了一個可調節壓板，在維修時只需拆下可調節壓板，即可進行維修密封環及其他配件，如其他配件都是完好的，但是密封還漏的情況下，也無須把其他配件拆卸下來，直接拆卸調節壓板做少許加工即可；也解決了以前的拆卸困難的問題。
適用工況
由于雙向金屬硬密封蝶閥蝶板的運動帶有擦拭性能，可用于帶懸浮固體顆粒的介質，跟據密封件的強度也可用于粉狀和顆粒狀的介質。
雙向金屬硬密封蝶閥的結構長度和總體高度較小，開啟和關閉速度快，在完全開啟時，具有較小的流體阻力，當開啟到大約5°至80°之間時，又能進行靈敏的流量控制，在要求節流、調節控制流量。
主要適用于泥漿介質及含固體顆粒介質場合；適用于閥門結構長度短的場合；適用于啟閉速度快的場合；適用于閥門關閉后介質的回流壓力不能泄漏的場合下。

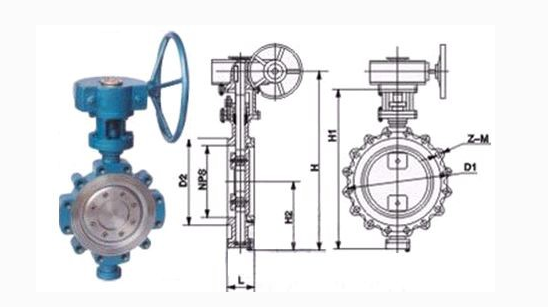

LTD373F美標蝶閥結構圖:
蝶閥產品訂購須知:
1.用戶已確定閥門類型和型號（尤其是非標準型號）時，用戶應正確說明其型號的含義和要求。
2.用戶應根據樣本所列產品型號進行訂貨，如對產品項目有特別要求，請在訂單中說明：
1）結構長度2）法蘭標準3）閥門的結構形式：如通道全通徑或縮徑、體蓋連接形式4）閥門內件及對材料的其他要求5）壓力試驗、檢驗標準、標識及其他要求
3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關
4.本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置。
5.本公司生產的各類閥門可以滿足訂單規定的各項要求，產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。
