深圳金口閥門--閘閥 系列產品：進口閘閥、德國進口閘閥、英國進口閘閥、日本進口閘閥、美國進口閘閥。手動閘閥、電動閘閥Z941、氣動閘閥Z641、正齒輪傳動閘閥Z442、Z441、傘齒輪傳動閘閥Z542、Z541。保溫閘閥BZ41H。兩項流閘閥LXLZ971/3H。高溫排渣閘閥。襯氟閘閥Z41F。高溫高壓閘閥Z41Y、Z61Y、高溫閘閥Z41Y、Z61Y、高壓閘閥Z41H、Z61H、高溫高壓對焊閘閥Z61、自密封閘閥Z61Y。彈性座封閘閥、消防信號閘閥、埋地式彈性座封閘閥 RVCX、RVHX、RRHX、RVEX、RRHN、RVHS。刀形閘閥PZ73H。內螺紋閘閥Z11W。法蘭閘閥Z41H。差壓油密封楔式性閘閥CYZD40H。自動調平油封閘閥KPTYZ42H。波紋管閘閥WZ41H。真空隔離閘閥NKZ44H、NKZ41H、NKZ61H、NKZ64H、水封閘閥DSZ64H、DSZ44H。放空導淋閥Z41W/Z61H。排污閘閥PZ48H/PZ44Y。平板閘閥、雙平行閘板閥、帶導流孔平板閘閥ZF23Y/ZF83Y/ZF43Y/ZF63Y。明桿閘閥、暗桿閘閥、楔式閘閥、黃銅閘閥、鑄鐵閘閥、碳鋼閘閥、鍛鋼閘閥、不銹鋼閘閥Z41W、鉻鉬鋼閘閥、鉻鉬釩鋼閘閥等。


閥體材質:鑄鐵、鑄鋼、不銹鋼、鍛鋼、鉻鉬鋼、鉻鉬釩鋼、黃銅，密封面材質:H、F46、Y、W、T、G。工作壓力1.6-32MPA，工作溫度-40°C- 550°C。閥門口徑 DN15-DN600。連接方式:法蘭、焊接、內螺紋。傳動方式:手動、正齒輪、傘齒輪、氣動、電動。適用介質:水、油品、氣體、蒸汽、酸類。 制造標準:國標、美標、日標、德標。
     閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52’ 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

    閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘板式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。

     閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本�運動 , 也就是將操作轉矩變?yōu)椴僮魍屏Α?/span>

    開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 , 閥門的全開位置，按閘板的位置（即行程〉來確定。有的閘閥 , 閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升 , 這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

 美標閘閥特點:

1、產品的設計制造符合美國國家標準ANSI B16.34，美國石油學會標準API6D閘閥和API600要求。

2、結構緊湊、體積小、剛性好、密封安全可靠。

3、關閉件(閘板)采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。

4、通徑大于等于NPS10"，壓力級150磅級和通徑大于等于NPS6"、壓力級600~2500磅級的手動閥門，其操作裝置中配有滾動軸承，啟閉輕松。

5、主體材料，內件材料，填料，墊片、緊固件的材料可根據用戶要求或?qū)嶋H工況條件合理組合。

6、NPS≤10"的閘閥，其閥座可為更換式內螺紋連接的閥座，可任意組合與關閉件密封面材質配對，以滿足工況要求，延長使用壽命。

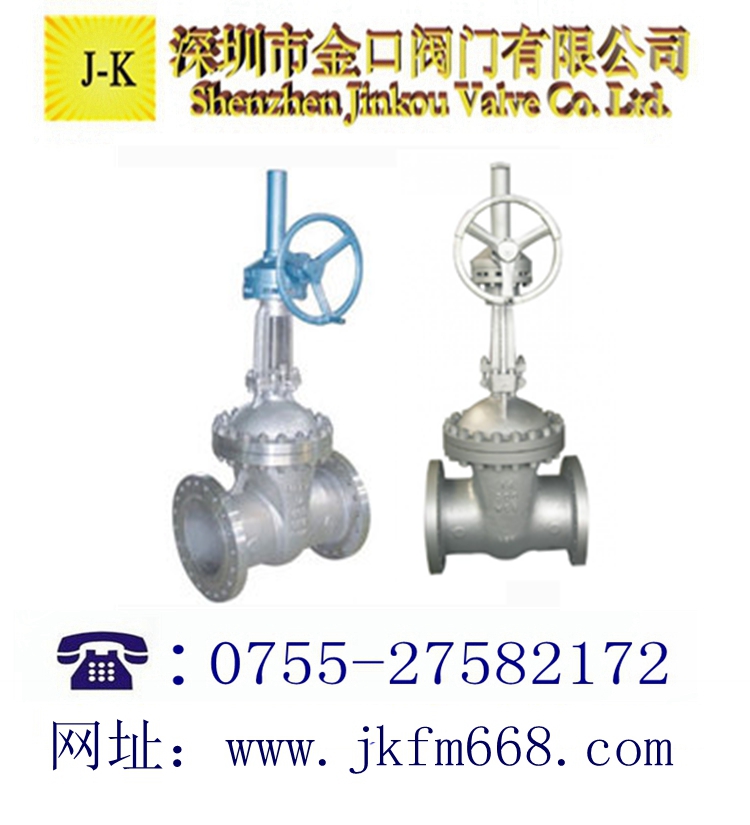

 Z541H美標傘齒輪閘閥標準 STD

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力 -溫度	試驗 -檢驗
APl 600	ASME B16.10	ASME B16.5	ASTM B16.25	ASME B16.34	APl 598

 主要零件材料Materials Of main Parts

零件名稱	閥體、閥蓋	閘 板	閥 桿	閥桿螺母	填 料	手 輪
Z441H-25 Z441H-40 Z441H-64 Z441H-100	碳鋼	碳鋼	不銹鋼優質碳鋼	鋁鐵青銅	石墨石棉繩、柔性石墨	可鍛鑄鐵
Z441Y-100		優質碳鋼堆焊硬質合金
KZ441Y-64			318鋼		聚四氟乙烯
Z441Y-40I Z441Y-64I GZ441Y-64I	鉻鉬鋼	鉻鎳鈦鋼堆焊硬質合金	鉻硅鉬鋼		耐高溫石棉繩
Z441Y-100I					柔性石墨
Z441Y-40P	鉻鎳鈦鋼	鉻鎳鈦鋼	鉻鎳鋼		浸聚四氟乙烯石棉繩

 主要外型尺寸 Main outer Size

通徑	PN2.5MPa
	L	D	D1	D2	D6	b	Z-d	H0	H	H1	D0	kg
300	500	485	430	390	-	40	16-30	1236	1145	1474	450	451
400	600	610	550	505	-	48	16-34	1540	1450	1886	500	998

 主要外型尺寸 Main outer Size

通徑	PN4.0MPa
	L	D	D1	D2	D6	b	Z-d	H0	H	H1	D0	kg
300	750	510	450	408	364	46	16-34	1234	1175	1475	450	610
350	850	570	510	465	422	52	16-34	1377	1322	1678	500	890
400	950	655	585	535	474	58	16-41	1552	1492	1900	560	1333
500	1150	755	670	612	576	62	20-48	2135	1975	2510	720	2526

 主要外型尺寸 Main outer Size

通徑	PN6.4MPa
	L	D	D1	D2	D6	b	Z-d	H0	H	H1	D0	kg
300	750	530	460	412	364	54	16-41	1308	1220	1540	500	618
350	850	595	525	475	422	60	16-41	1565	1469	1850	560	945
400	950	670	585	525	474	66	16-48	1785	1640	2080	640	1818
500	1150	800	705	640	576	70	20-54	2135	1975	2510	720	2507
600	1350	930	820	750	678	76	20-58	2295	2425	2959	800	3352

 主要外型尺寸 Main outer Size

通徑	PN10.0MPa
	L	D	D1	D2	D6	b	Z-d	H0	H	H1	D0	kg
150	450	350	290	250	204	46	12-34	838	775	952	360	301
200	550	430	360	312	260	54	12-41	1022	980	1216	400	579
225	600	470	400	352	287	56	12-41	1167	1051	1202	500	646
250	650	500	430	382	313	60	12-41	1167	1108	1377	550	687
300	750	585	500	442	364	70	16-48	1431	1324	1582	560	1178
350	850	655	560	498	422	76	16-54	1574	1448	1838	640	1174
