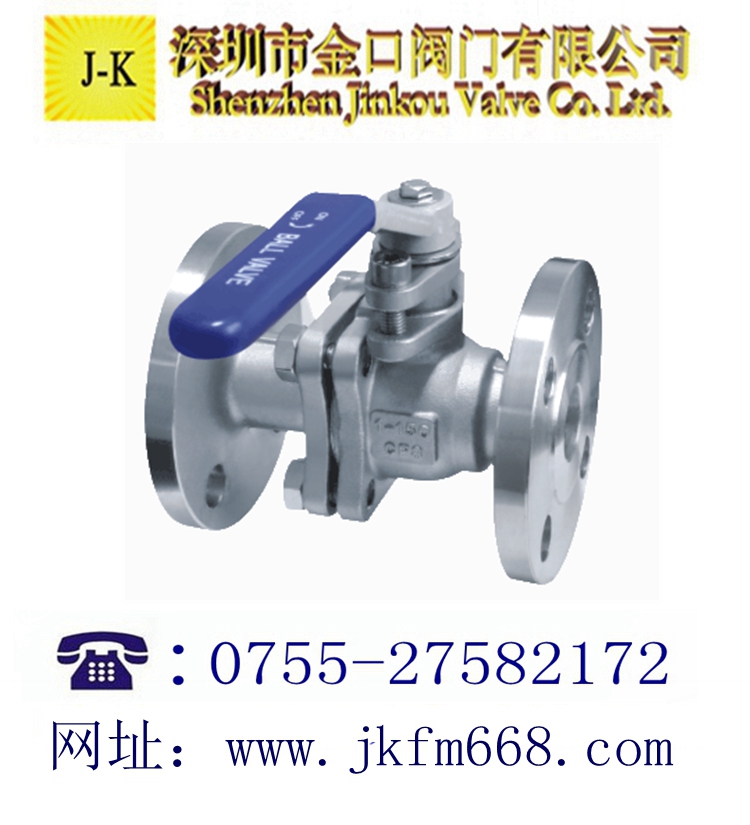

產品型號：Q41F
連接方式：法蘭
結構形式：二片式
驅動方式：手動
產品口徑：DN15-DN400
公稱壓力： 0.6~6.4Mpa
閥體材質：鑄鋼、不銹鋼、合金鋼等
聯系電話：0755-27582172
聯系傳真：0755-29559535
郵件地址：yuexiangfan@163.com
聯系我們：范先生，陳小姐
聯系手機：13691750468，13714992349
聯系 Q Q：1634069416,3355237167
公司名稱：深圳市金口閥門有限公司
公司網址：eexcqni.cn
服務承諾：專業制造、專業服務，金口為您創造更多價值!不斷提升服務質量，精益求精，“真誠的服務”是金口永恒的主題。嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大新老客戶提供優質產品，至善至美服務.

產品說明

服務承諾

訂貨流程

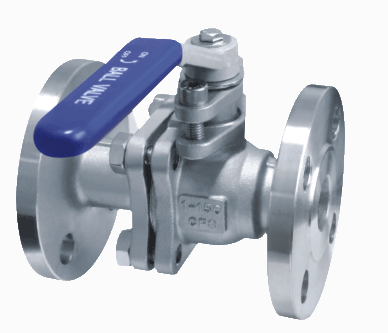

一、美標二片式法蘭球閥應用：

美標二片式法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，二片式法蘭球閥而且還適用于工作條件惡劣的介質，如氧氣過氧化氫，甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。本類閥應安裝在管道的水平方向。

二、美標二片式法蘭球閥設計標準：

APPLECABLE STANDARDS：

防爆中軸/全流Blow-out Proof stem/Full port

設計和制造標準按照Design: ASME B16.34,API608；

結構長度按照face toface : ASME B16.10；

法蘭端尺寸按照End Flange：ASME B16.5；

檢驗和測試按照Test: API598；

防火設計測試Fire Safe：API607；

三、美標二片式法蘭球閥特點：

美標二片式法蘭球閥按API608設計標準，閥體表面精細、美觀，設計有防靜電，耐火結構，球閥采用ISO5211直接安裝執行器的平臺設計；球體與球體之間帶防靜電裝置；閥桿防爆出設計；有雙層閥桿填料符合德國TUVTA-LUFT的閥桿泄露測試要求；雙碟形彈片自動壓緊填料設計,經上述特殊工藝處理，此類二片式球閥不僅操作快速靈便，流阻小，安全可靠，而且使用壽命長（密封副沖刷�。�。

四、美標二片式法蘭球閥產品性能：

1. 可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上
2. 可根據介質情況選擇密封材質，增加產品的密封性能，以及耐磨性，從而降低成本。
3. 介質壓力可以按照150LB、300LB、600LB、900Lb、1500Lb、2500LB壓力等級劃分產品，適用壓力等級范圍內。
4. 產品實行質保十八個月，終生技術服務。

優勢：
1. 開啟扭力小，密封性好，密封面間磨擦力小，壽命較長
2. 精鑄閥體，閥體采用精密鑄造
3. 外表經過二次拋丸處理，外觀細膩
4. 閥座采取全數控加工
5. 公司擁有健全的質量保證體系：ISO9001:2008國際體系認證、美國石油學會 API 6D 認證、歐盟 CE 認證等。

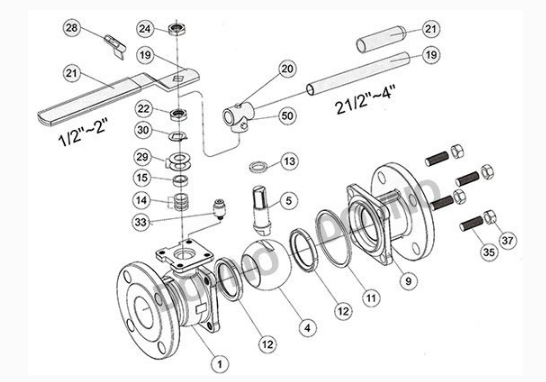

五、美標二片式法蘭球閥主要零件:

六、美標二片式法蘭球閥參數：

材料			序號	零件名稱	材料
碳鋼	不銹鋼	低溫鋼	序號	零件名稱	碳鋼	不銹鋼	低溫鋼
1	閥體	ASTM A105	A182 F304	A350 LF2	19	注脂閥	ASTM A105	A182 F304	A350 LF2
2	墊片	柔性石墨+SS			20	上軸襯	PTFE+CS	PTFE+SS	PTFE+SS
3	排泄閥	ASTM A105	A182 F304	A350 LF2	21	閥桿	A182 F6a	A182 F304	A182 F304
4	底蓋	ASTM A105	A182 F304	A350 LF2	22	平面軸襯	PTFE+CS	PTFE+SS	PTFE+SS
5	螺柱	A193 B7	A193 B8	A320 L7	23	支架	A216 WCB
6	墊片	柔性石墨+SS			24	連接套	ANSI 1025
7	O型圈	氟橡膠			25	螺栓	A193 B7
8	下軸襯	PTFE+CS	PTFE+SS	PTFE+SS	26	O型圈	氟橡膠
9	球體	ASTM A105+ENP	A182 F304	A182 F304	27	O型圈	氟橡膠
10	中法蘭墊片	柔性石墨+SS			28	墊片	柔性石墨+SS
11	O型圈	氟橡膠			29	上閥桿座	ASTM A105	A182 F304	A350 LF2
12	防火墻	柔性石墨			30	定位銷	A182 F6a
13	密封圈	PTFE、NYLON、PEEK、MOLON、PCTFE			31	螺栓	A193 B7
14	閥座	ASTM A105+ENP	A182 F304	A182 F304	32	蝸螺蝸桿裝置	/
15	彈簧	Inconel600			33	閥桿注脂閥	ASTM A105	A182 F304	A350 LF2
16	螺柱	A193 B7	A193 B8	A320 L7	注：1.根據工礦介質溫度壓力選用不同的密封圈材料 2.除了表中列出的材料外，可根據用戶要求選材
17	螺母	A194 2H	A194 8	A194 7
18	閥蓋	ASTM A105	A182 F304	A350 LF2

七、美標二片式法蘭球閥主要零部件材料：

尺寸		L			d	手動		渦輪螺桿傳動				氣動				電動
DN	NPS	RF	WE	RJ	d	M	Mo	B	Bo	B1	B2	A	A1	A3	A4	D	D1	Do
50	2	178	216	191	49	107	230	-	-	-	-	217	174	89	181	-	-	-
65	2-1/2	191	241	203	62	125	400	-	-	-	-	308	248	148	257	-	-	-
80	3	203	283	216	74	152	400	-	-	-	-	318	258	148	257	-	-	-
100	4	229	305	241	100	178	650	-	-	-	-	407	322	287	287	-	-	-
125	5	356	381	-	125	252	1050	-	-	-	-	480	395	287	287	-	-	-
150	6	394	457	406	150	272	1050	378	400	200	106	562	457	378	378	554	337	508
200	8	457	521	470	201	-	-	421	400	200	108	700	595	378	378	606	421	508
250	10	533	559	546	252	-	-	482	400	200	108	735	630	378	378	667	482	508
300	12	610	635	622	303	-	-	549	600	330	144	858	728	530	530	734	549	508
350	14	686	762	699	334	-	-	582	600	330	144	1013	883	530	530	784	582	508
400	16	762	838	775	385	-	-	687	800	370	220	1319	1154	680	680	889	687	508
450	18	864	914	876	436	-	-	730	800	370	220	1389	1224	680	680	981	730	305
500	20	914	991	927	487	-	-	772	800	370	220	1459	1294	680	680	1023	772	305
