JIS日標閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升 降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變 道大小。
閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
JIS日標閘閥 應用規范:
|
設計與制造 Design and Manufacture
|
結構長度
Face to face/ End to end
|
法蘭尺寸
FlangeDimension
|
壓力-溫度Pressure Temperature Lating
|
試驗-檢驗Inspection and Test
|
|
JIS B2073 B2083
|
JIS B2002
|
JIS B2212 B2214
|
JIS B2073 B2083
|
JIS B2003
|
JIS日標閘閥 壓力試驗:
|
設計與制造
Design and
Manufacture
|
強度試驗
Shell Test
|
水密封試驗
WaterSeal Test
|
氣密封試驗
Air SealTest
|
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
150
|
3.0
|
430
|
2.2
|
315
|
0.4-0.7
|
60-100
|
|
300
|
7.7
|
1110
|
5.7
|
815
|
|
600
|
15.3
|
2220
|
11.3
|
630
|
|
900
|
23.0
|
3330
|
17
|
2445
|
JIS日標閘閥主要零件材料及主要用途:
|
體蓋瓣 Body Cover Disc
|
閥桿
Stem
|
密封面
Sealing Face
|
墊片（環）
Sealing Shim
|
填料 Packing
|
工作溫度℃ Working Temperature
|
適用介質Suitable Medium
|
|
WCB
|
2Cr13
|
13Cr
STL
木體材料
With Body
Material
尼龍
Nylon
|
增強柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
1Cr13/Flexible Graphite
SFB-2
08軟鋼
08 Soft Steal
F304
F316
F304L
F316L
|
柔性石墨 增強柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE
|
≤425
|
水 蒸汽 油品
Water
Steam
Petroleum
Products
|
|
WC1
|
38CrMoAl 25Cr2MoV
|
≤425
|
|
WC6
|
≤540
|
|
WC9
|
≤570
|
|
C5 C12
|
≤540
|
|
CF8
|
F304
|
≤200
|
硝酸
醋酸
尿素
Nitric acid
Acetic acid
|
|
CF8M
|
F316
|
|
CF3
|
F304L
|
|
CF3M
|
F316L
|
JIS日標閘閥 主要外形尺寸、連接尺寸及質量:
10K級主要尺寸和重量 Size Main Dimensions and Weight
|
DN（mm）
|
in
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
W(kg)
|
|
50
|
2
|
178
|
155
|
120
|
100
|
16
|
4-19
|
409
|
200
|
24
|
|
65
|
21/2
|
190
|
175
|
140
|
120
|
18
|
4-19
|
535
|
250
|
31
|
|
80
|
3
|
203
|
185
|
150
|
130
|
18
|
8-19
|
570
|
250
|
40
|
|
100
|
4
|
229
|
210
|
175
|
155
|
18
|
8-19
|
590
|
250
|
55
|
|
150
|
6
|
267
|
280
|
240
|
215
|
22
|
8-23
|
630
|
300
|
90
|
|
200
|
8
|
292
|
330
|
290
|
265
|
22
|
12-23
|
960
|
350
|
145
|
|
250
|
10
|
330
|
400
|
355
|
325
|
24
|
15-25
|
1158
|
400
|
230
|
|
300
|
12
|
356
|
450
|
400
|
370
|
24
|
16-25
|
1378
|
450
|
330
|
|
350
|
14
|
381
|
490
|
445
|
415
|
26
|
16-25
|
1543
|
500
|
460
|
|
400
|
16
|
406
|
560
|
510
|
475
|
28
|
16-27
|
1738
|
600
|
600
|
|
450
|
18
|
432
|
620
|
565
|
530
|
30
|
20-27
|
1959
|
600
|
980
|
|
500
|
20
|
457
|
675
|
620
|
585
|
30
|
20-27
|
2214
|
680
|
960
|
20K級主要尺寸和重量 Size Main Dimensions and Weight
|
DN（mm）
|
in
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
W(kg)
|
|
50
|
2
|
216
|
155
|
120
|
100
|
18
|
8-19
|
480
|
200
|
32
|
|
65
|
21/2
|
241
|
175
|
140
|
120
|
20
|
8-19
|
510
|
250
|
39
|
|
80
|
3
|
283
|
200
|
160
|
135
|
22
|
8-23
|
580
|
280
|
55
|
|
100
|
4
|
305
|
225
|
185
|
160
|
24
|
8-23
|
700
|
350
|
80
|
|
150
|
6
|
403
|
305
|
260
|
230
|
28
|
12-25
|
940
|
400
|
160
|
|
200
|
8
|
419
|
350
|
305
|
275
|
30
|
12-25
|
1190
|
450
|
250
|
|
250
|
10
|
457
|
430
|
380
|
345
|
34
|
12-27
|
1390
|
500
|
370
|
|
300
|
12
|
502
|
480
|
430
|
395
|
35
|
16-27
|
1600
|
500
|
560
|
|
350
|
14
|
762
|
540
|
480
|
440
|
40
|
16-33
|
1750
|
600
|
870
|
|
400
|
16
|
838
|
605
|
540
|
495
|
46
|
16-33
|
1900
|
600
|
1150
|
|
450
|
18
|
914
|
675
|
605
|
560
|
48
|
20-33
|
2320
|
650
|
1270
|

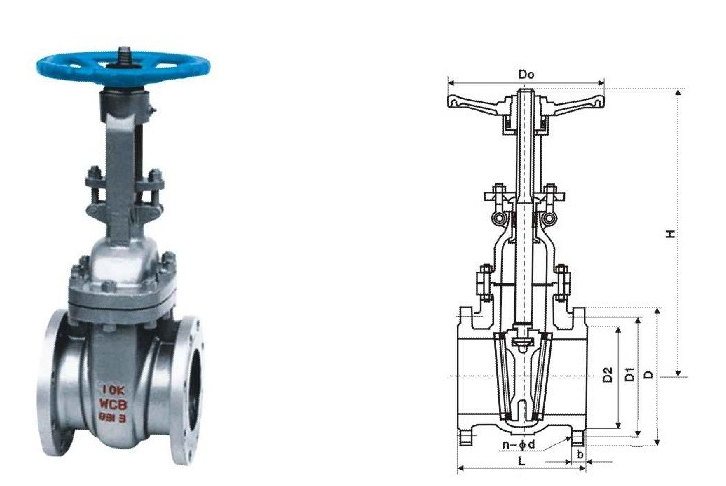

JIS日標閘閥結構圖：
