【深圳金口閥門制造有限公司】主要生產日標法蘭止回閥)也是國內止回閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！
日標止回閥概述：
止回閥又稱單向閥或逆止閥，啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
日標止回閥工作原理：
止回閥的作用是只允許介質向一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
產品特性：日標逆止閥,日標鑄鋼閥門,日標不銹鋼止回閥,日標閥門
產品簡介：日標止回閥又稱單向閥或逆止閥，啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

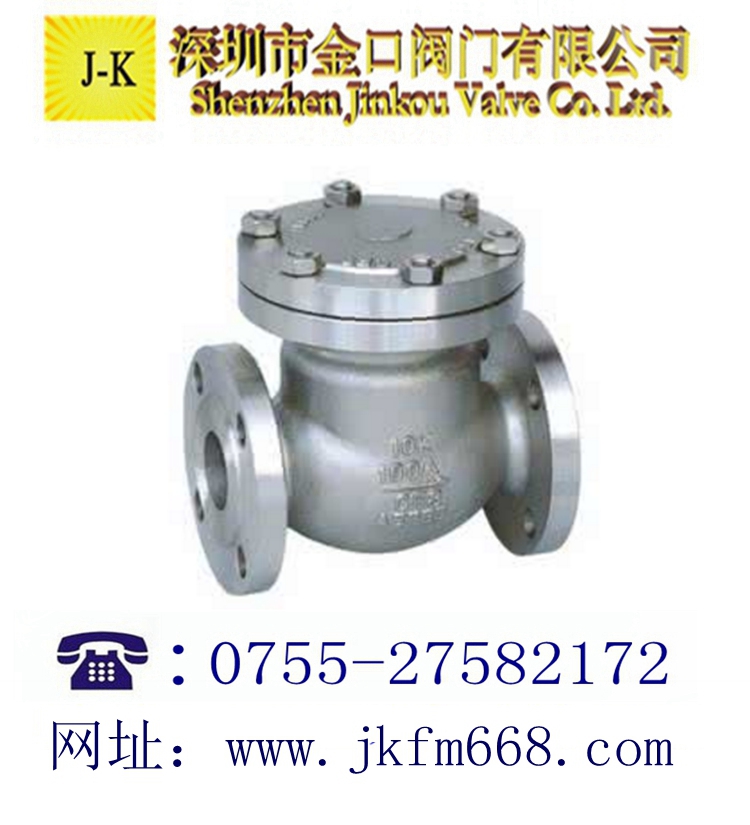

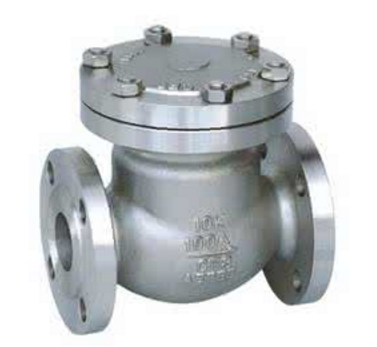

日標止回閥：
JIS Check valve
OD日標止回閥又稱單向閥或逆止閥，啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
OD日標止回閥主要參數：
基本型號：H44,H41,H42,H76,H71等
壓力等級：150-1500LB；
產品規格：3/4"-14"
可選閥體材質：WCB,WCC,A105，WC5,WC6,WC9,C5,LCC,CF8,CF8M,CF3,CF3M
適用溫度：-29℃≤t≤570 ℃（跟閥體材質及密封面材質不同所承溫有差異）
適用介質：水、石油、天然氣及酸堿介質等
日標止回閥設計標準：
設計和制造標準按照: JIS 2071；
結構長度按照: JIS 2002；
連接端尺寸按照：JIS 2212或可選；
檢驗和測試按照: JIS 2003；
OD日標止回閥系列產品：
日標止回閥,日標不銹鋼止回閥，日標鍛鋼止回閥，日標鉻鉬鋼止回閥，日標法蘭止回閥，日標內螺紋止回閥，日標單向閥，日標逆止閥，日標升降式止回閥，日標旋啟式止回閥，日標立式止回閥。
日標止回閥分類：
止回閥(check valve)：按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
升降式止回閥：
升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中心線作升降運動，動作可靠，但流體阻力較大，適用于較小口徑的場合�！�
旋啟式止回閥：
旋啟式止回閥的閥瓣繞轉軸做旋轉運動。其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑場合。大口徑管路選用單瓣旋啟式止回閥時，為減少水錘壓力，最好采用能減小水錘壓力的緩閉止回閥閥門。雙瓣止回閥適用于大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥；多瓣止回閥適用于大口徑管路；
日標蝶式止回閥：
蝶式止回閥的結構類似蝶閥，其結構簡單、流阻較小，水錘壓力亦較小；
止回閥設計說明：
1，閥蓋墊片形式
Class150-Class300止回閥采用不銹鋼石墨纏繞墊片；Class600止回閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片；Class900止回閥采用金屬環墊片；Class1500/Class2500止回閥采用自壓密封金屬環。
2，閥體和閥蓋連接形式
栓接閥蓋BB，體蓋焊接BW，自壓密封式閥蓋PS
3，閥座設計
碳鋼止回閥閥座通常采用鍛鋼材料，閥座密封材料可根據用戶要求噴焊硬質合金�？筛鶕�(jù)客戶要求采用分離式螺紋旋入式閥座、焊接閥座及本體直接加工閥座。
主要零件及材質:
|
零件名稱
|
Qty.
|
材料
|
NO.
|
零件名稱
|
Qty.
|
材料
|
|
閥體
|
1
|
WCB
|
9
|
銘牌
|
1
|
304
|
|
閥座
|
2
|
A105+HF
|
10
|
墊片
|
1
|
304不銹鋼+柔性石墨
|
|
閘瓣
|
1
|
WCB+F6
|
11
|
閥蓋
|
1
|
WCB
|
|
閥桿
|
1
|
WCB
|
12
|
螺柱
|
1
|
A193B7
|
|
墊片
|
1
|
A276410
|
13
|
螺母
|
1
|
A1942H
|
|
螺母
|
1
|
A276410
|
14
|
吊環
|
1
|
A291035
|
|
銷軸
|
1
|
A276410
|
15
|
墊片
|
1
|
1008
|
|
鉚釘
|
2
|
304
|
16
|
螺塞
|
1
|
A276410
|
主要連接尺寸及重量:
|
NPS
d
|
in
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
|
mm
|
51
|
64
|
76
|
102
|
127
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
|
L-L1
(RF-BW)
|
in
|
8.00
|
8.50
|
9.50
|
11.50
|
13.00
|
14.00
|
19.50
|
24.50
|
27.50
|
31.00
|
34.00
|
38.50
|
38.50
|
|
mm
|
203
|
216
|
241
|
292
|
330
|
356
|
495
|
622
|
698
|
787
|
864
|
978
|
978
|
|
L2
(RTJ)
|
in
|
8.50
|
9.00
|
10.00
|
12.00
|
13.50
|
14.50
|
20.00
|
25.00
|
28.00
|
31.50
|
34.50
|
39.00
|
39.00
|
|
mm
|
216
|
229
|
254
|
305
|
343
|
368
|
508
|
635
|
711
|
800
|
876
|
991
|
991
|
|
d1
|
in
|
3.62
|
4.13
|
5.00
|
6.18
|
7.32
|
8.50
|
10.63
|
12.76
|
15.00
|
16.26
|
18.50
|
20.98
|
22.99
|
|
mm
|
92
|
105
|
127
|
157
|
186
|
216
|
270
|
324
|
381
|
413
|
470
|
533
|
584
|
|
d2
|
in
|
4.75
|
5.50
|
6.00
|
7.50
|
8.50
|
9.50
|
11.75
|
14.25
|
17.00
|
18.75
|
21.25
|
22.75
|
25.00
|
|
mm
|
120.5
|
139.5
|
152.5
|
190.5
|
216
|
241.5
|
298.5
|
362
|
432
|
476
|
540
|
578
|
635
|
|
D
|
in
|
6.00
|
7.00
|
7.50
|
9.00
|
10.00
|
11.00
|
13.50
|
16.00
|
19.00
|
21.00
|
23.50
|
25.00
|
27.50
|
|
mm
|
152
|
178
|
190
|
229
|
254
|
279
|
343
|
406
|
483
|
533
|
597
|
635
|
699
|
|
b
|
in
|
0.75
|
0.88
|
0.94
|
0.94
|
0.94
|
1.00
|
1.13
|
1.19
|
1.25
|
1.38
|
1.44
|
1.56
|
1.69
|
|
mm
|
16
|
17.5
|
19
|
24
|
25
|
26
|
29
|
31
|
32
|
35
|
37
|
40
|
43
|
|
n-Φd
|
in
|
4-0.75
|
4-0.75
|
4-0.75
|
8-0.75
|
80.87
|
-0.87
|
8-0.87
|
12-1.00
|
12-1.00
|
12-1.13
|
16-1.13
|
16-1.25
|
20-1.25
|
|
mm
|
4-19
|
4-19
|
4-19
|
8-19
|
8-22
|
8-22
|
8-22
|
12-25
|
12-25
|
12-29
|
16-29
|
16-32
|
20-32
|
|
H
(open)
|
in
|
5.31
|
6.10
|
6.61
|
9.37
|
9-80
|
10.91
|
13.35
|
15.67
|
20.67
|
21.77
|
22-99
|
26.30
|
28.03
|
|
mm
|
135
|
155
|
168
|
235
|
249
|
277
|
339
|
398
|
525
|
553
|
584
|
688
|
712
|
|
WT(kg)
|
BF
|
17
|
21
|
29
|
42
|
69
|
74
|
108
|
177
|
282
|
372
|
570
|
665
|
900
|
|
BW
|
13
|
17
|
24
|
36
|
57
|
62
|
96
|
158
|
238
|
324
|
483
|
48
|
782
|
