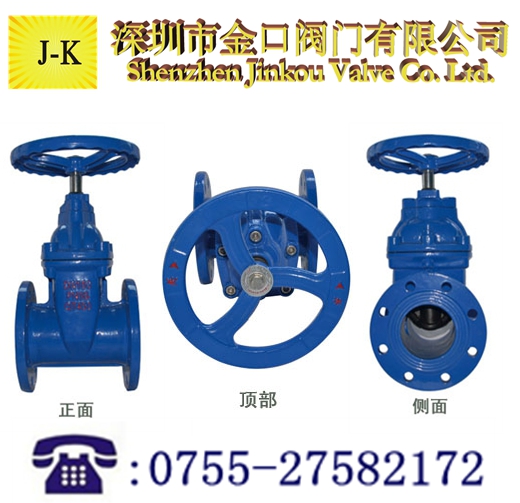

一、軟密封閘閥描述：
軟密封閘閥，工業用閥，軟密封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52'''' 。彈性座封軟密封閘閥特別適用于生活飲用水系統、食品醫藥行業、工業給排水及污水處理、天燃氣與煤氣等，軟密封閘閥也可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上。
二、軟密封閘閥標準規范：
設計制造標準：
|
CJ/T 216-2005、JB/T6376-2005
|
結構長度標準：
|
GB/T 12221-2005
|
連接法蘭標準：
|
GB/T 9113
|
壓力溫度等級：
|
GB/T 12224-2005
|
試驗檢驗標準：
|
GB/T 13927-2008
|
三、軟密封閘閥結構特點：
平底式閥座
永嘉閥門供應網公司軟密封閘閥底部采用全流域直通式流道設計，等同于直管道，無滯流凹腔結構，流阻小，確保流體暢通，不易沉積雜物，也不會對介質造成二次污染。
四、軟密封閘閥零件材料與工況：
|
序號NO
|
零件號碼Number
|
零件名稱Name
|
材質Material
|
|
1
|
RV-01
|
閥體
|
球墨鑄鐵、灰鑄鐵
|
|
2
|
RV-02
|
密封圈
|
NBR
|
|
3
|
RV-03
|
閥蓋
|
球墨鑄鐵、灰鑄鐵
|
|
4
|
RV-04
|
O-RING
|
NBR
|
|
5
|
RV-05
|
防塵罩
|
NBR
|
|
6
|
RV-06
|
固定螺栓
|
鋼制或鍍鋅螺栓
|
|
7
|
RV-07
|
傳動帽
|
球墨鑄鐵、灰鑄鐵
|
|
8
|
RV-08
|
閥門
|
球墨鑄鐵外覆EPDNM或NBR
|
|
9
|
RV-09
|
銅螺母
|
青銅
|
|
10
|
RV-10
|
閥桿
|
2Cr13
|
|
11
|
RV-11
|
螺栓
|
鋼制或鍍鋅螺栓
|
|
12
|
RV-12
|
O-RING
|
NBR
|
|
13
|
RV-13
|
止推軸承
|
青銅
|
|
14
|
RV-14
|
O-RING
|
NBR
|
|
15
|
RV-15
|
軸蓋
|
球墨鑄鐵、灰鑄鐵
|
|
16
|
RV-16
|
螺栓
|
鍍鋅螺栓
|
|
17
|
RV-17
|
手輪
|
灰鑄鐵
|
五、彈性座封軟密封閘閥外形連接尺寸及重量：
|
產品代號
|
公稱通徑
|
L
|
D1
|
D2
|
D3
|
Hmax
|
B
|
F
|
N-φd
|
螺栓
|
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
|
RVC(H)X-005
|
50
|
178
|
99
|
125
|
165
|
340
|
19
|
3
|
4-19
|
M16
|
|
RVC(H)X-0065
|
65
|
190
|
118
|
145
|
185
|
370
|
19
|
3
|
4-19
|
M16
|
|
RVC(H)X-0080
|
80
|
203
|
132
|
160
|
200
|
410
|
19
|
3
|
8-19
|
M16
|
|
RVC(H)X-0100
|
100
|
229
|
156
|
180
|
220
|
450
|
19
|
3
|
8-19
|
M16
|
|
RVC(H)X-0125
|
125
|
254
|
184
|
210
|
250
|
480
|
19
|
3
|
8-19
|
M16
|
|
RVC(H)X-0150
|
150
|
267
|
211
|
240
|
285
|
550
|
19
|
3
|
8-23
|
M20
|
|
RVC(H)X-0200
|
200
|
292
|
266
|
295
|
340
|
630
|
20
|
3
|
8-23
|
12-23
|
M20
|
|
RVC(H)X-0250
|
250
|
330
|
319
|
350
|
355
|
405
|
750
|
22
|
3
|
12-23
|
12-28
|
M20
|
M24
|
|
RVC(H)X-0300
|
300
|
356
|
370
|
400
|
410
|
460
|
820
|
24.5
|
4
|
12-23
|
12-28
|
M20
|
M24
|
|
RVC(H)X-0350
|
350
|
381
|
429
|
160
|
470
|
520
|
980
|
26.5
|
4
|
16-23
|
16-28
|
M20
|
M24
|
|
RVC(H)X-0400
|
400
|
406
|
480
|
515
|
525
|
58
|
1010
|
28
|
4
|
16-28
|
16-31
|
M24
|
M27
|
|
RVC(H)X-0450
|
450
|
432
|
530
|
565
|
585
|
640
|
1270
|
30
|
4
|
20-28
|
20-31
|
M24
|
M27
|
|
RVC(H)X-0500
|
500
|
457
|
585
|
620
|
650
|
715
|
1270
|
31.5
|
4
|
20-28
|
20-34
|
M24
|
M30
|
|
RVC(H)X-0600
|
600
|
508
|
685
|
725
|
770
|
810
|
840
|
1390
|
36
|
5
|
20-31
|
20-37
|
M27
|
M33
|
六、交易詳情與售后事項：
本公司產品質量保證，價格合理，貨到快捷，售后到位。本產品嚴格按照ISO9001國家質量體系標準進行質量控制。質量問題三個月包換，保修一年。
量小可支持貨到付款。量大須簽訂合同，買家必須支付30%-100%的預付款。如果貨到?jīng)]有按合同支付余款將會負法律責任。如果是貨物出現問題本廠會退還全部貨款！希望廣大客戶多多支持。
專業制造、專業服務、為您創造更多價值!
金口閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
