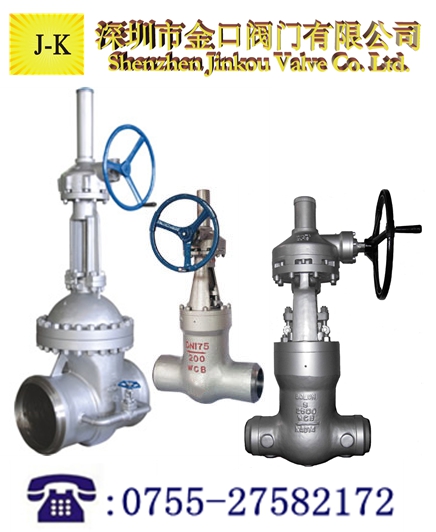

一、焊接式傘齒輪閘閥參數：
閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
二、焊接式傘齒輪閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
三、用途：
安裝水、汽管道上，作啟閉裝置用。
四、結構簡述：
1. 支管兩端為焊接連接，閥門的開啟和關閉由齒輪傳動裝置來控制。
2. 閥門關閉主要通過閥蓋上的錐齒輪機構及能夠調整的為雙式單閘板，萬向頂、夾圈等組成，借閥體內導向作升降運動。
3. 閥座密封面采用鈷基硬質合金堆焊而成，耐磨、抗擦傷性能好。
4. 閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。
5. 壓力自緊式密封機構，借介質壓力壓緊楔形密封圈來達到密封，介質壓力越高密封性能越好。
五、安裝說明：
1. 閥門安裝時必須垂直安裝在水平管道上， 介質可以從任何一側進入。管道沖洗干凈后， 才可安裝閥門。 2. 此閥在使用時，應全開或全關，不能作調節 閥使用。
|
主 要 外 型 尺 寸 和 連 接 尺 寸
|
|
型 號
|
圖 號
|
公稱通徑
DN
|
主要外型尺寸
|
連 接 尺 寸
|
|
長
|
寬
|
高
|
L
|
H
|
D
|
D1
|
D2
|
b
|
z-d
|
|
Z562Y－20
|
F1764
|
175
|
765
|
500
|
1590
|
750
|
1369
|
223
|
182
|
175
|
|
|
|
Z562Y－20
|
F1864
|
225
|
765
|
500
|
1590
|
750
|
1369
|
277
|
227
|
208
|
|
|
|
Z542H－10
|
F2144
|
250
|
650
|
500
|
1580
|
650
|
1080
|
500
|
313
|
313
|
60
|
12-41
|
六、焊接式傘齒輪閘閥維修保養
1、閥門應存干燥通風的室內，通路兩端須密封。
2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
3、安裝后，應定期進行檢查，主要檢查項目:
(1)密封面磨損情況。
(2)閥桿和閥桿螺母的梯形螺紋磨損情況。
(3)填料是否過時失效，如有損壞應及時更換。
(4)閥門檢修裝配后，應進行密封性能試驗。
