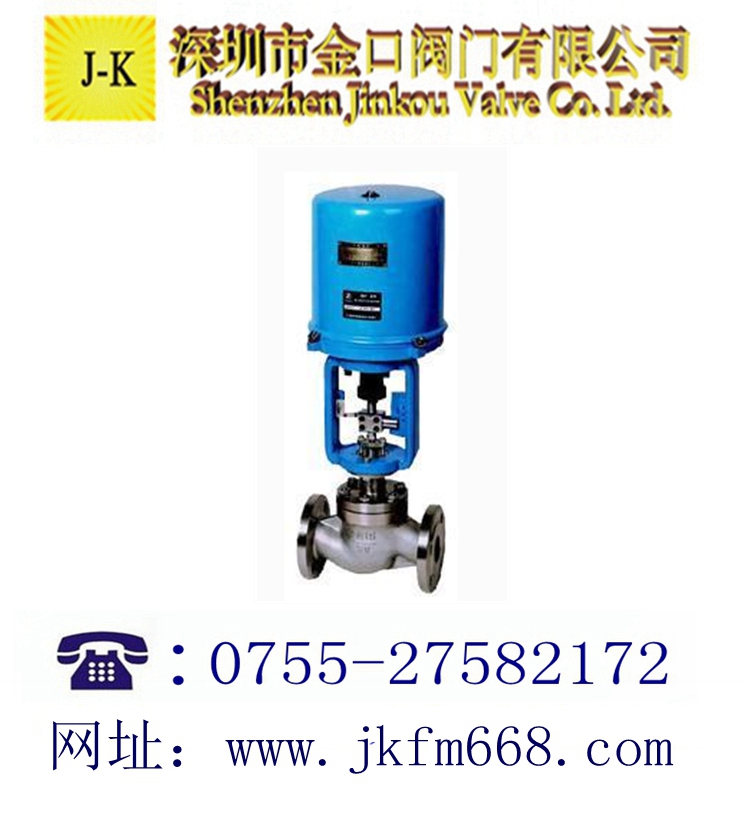

ZDLP/ZDLN電動單座雙座調節閥簡介
ZDLP/ZDLN電子式電動單座/雙座調節閥是由直行程電子式電動執行機構和直通雙導向式單座,雙座閥組成.具有結構緊湊,動作靈敏,壓降損失小,閥容量大,流量特性精確,直接接受調節儀表輸入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信號及單相電源即可控制運轉,實現對工藝管路流體介質的自動調節控制,廣泛應用于精確控氣體,液體,蒸汽等介質。
深圳金口閥門有限公司是ZDLP/ZDLN電子式電動單座/雙座調節閥生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
ZDLP/ZDLN電動單座雙座調節閥產品說明
ZDLP/ZDLN電子式電動單座/雙座調節閥是由直行程電子式電動執行機構和直通雙導向式單座,雙座閥組成.具有結構緊湊,動作靈敏,壓降損失小,閥容量大,流量特性精確,直接接受調節儀表輸入的(4-20mADC 0-10mA DC或1-5V DC)等控制信號及單相電源即可控制運轉,實現對工藝管路流體介質的自動調節控制,廣泛應用于精確控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數保持在給定值.
ZDLP/ZDLN電動單座雙座調節閥結構特點
1．ZDLP,ZDLN電子式電動單座,雙座調節閥是自動化控制系統中儀表的執行單元,以AC220V電源電壓作動力,接受來自DCS,PLC系統或調節儀表,操作器等輸入的(4-20mA,0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,采用機電一體化結構,具有機內伺服操作和開度信號位置反饋,位置指示,手動操作等功能,功能強,性能可靠,連線簡單,調節精度高,以直行程輸出的推力改變閥門開度位移,達到對流體介質的工藝參數精確調節控制.
2．ZDLP型,ZDLN型單座,雙座調節閥按作用模式可分；
正作用:電閉式-常開型(當電信號增大時閥位向下位移),《B型》
反作用:電開式-常閉型(當電信號增大時閥位向上位移),《K型》
3．ZDLP型電動調節閥為直通單座鑄造球形閥,單座柱塞型閥芯,適用于允許泄漏小且閥前閥后壓差不大的工作場合.
4．ZDLP型電動單座調節閥為直通低流阻單座上,下雙導向式結構,它只有一個閥座和一個柱塞形閥芯具有密閉性能好,適用于對介質泄漏量及調節精度有嚴格要求的場合,但由于閥結構上的原因,上下閥桿的不平衡力較大,尤其在公稱通徑大的工況下更為明顯,因而該閥只適合于工作壓差較小的場合.
5．ZDLN型電動調節閥為直通雙座鑄造球形閥,雙座柱塞型閥芯,適用于壓差大,流量大且不是很清潔的介質和泄漏要求不嚴格的場合
6．ZDLN型電動雙座調節閥為直通低流阻雙座上,下雙導向式結構,閥芯在位移過程中穩定可靠,雙座閥閥體內有兩個閥芯閥座組成,流體介質通過上下閥芯閥座流出,具有流量大,允許壓差大,不平衡力小,是一種平衡式結構雙座閥
7．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性值:等百分比(對數)性,直線特性ZDLP,ZDLN型電動單座,雙座調節閥廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制.
有標準常溫型,高溫散熱型,波紋管密封型,夾套保溫型等品種.產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-100~+500℃.
ZDLP/ZDLN電動單座雙座調節閥應用規范
性能GB/T7387 結構長度GB/T12221-05 材料:GB/T12228~12230
法蘭連接:JB/T79-94
GB/T9113
符合:IEC60534標準
