概述：

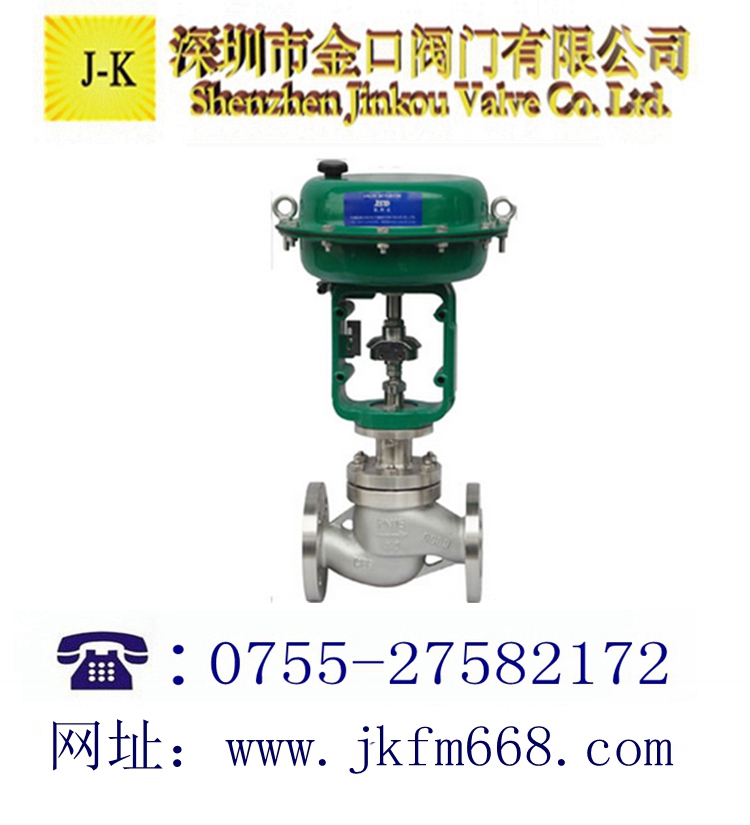

ZJHM精小型氣動薄膜套簡調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。
特點：
1.采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
2.套筒互換性強，拆裝方便，容易維修。
3.全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
4.閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。
5.執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
6.ZJHPW型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。
7.ZJHPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合
主要零件材料:
閥體、閥蓋：HT200、ZG230-450、ZGlCr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
主要技術參數:
|
公稱通徑 DN mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數Kv
|
直線
|
6.9
|
11
|
17.4
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
額定行程 L(mm)
|
16
|
25
|
40
|
60
|
|
膜片有效面積 (cm2)
|
280
|
400
|
600
|
1000
|
|
信號范圍 (kPa)
|
20 ～ 100 、 40 ～ 200 、80 ～ 240
|
|
氣源壓力 (MPa)
|
0.14 、 0.25
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50
|
|
允許泄漏量
|
硬閥座不平衡型： IV 級 軟閥座： VI 級
|
|
公稱壓力 PN(MPa)
|
1.0 、 1.6 、 4.0 、 6.4
|
|
工作溫度 ( ℃ )
|
常溫型
|
-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
|
|
散熱型
|
-40 ～ 450 、 -60 ～ 450
|
|
高溫型
|
300 ～ 560
|
|
低溫型
|
-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
本產品性能指標貫徹GB/T4213-92標準
外形尺寸表
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
282
|
308
|
394
|
498
|
|
L
|
PN16 ， 40
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
H 1
|
PN16
|
52.5
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
110
|
125
|
142.5
|
170
|
|
PN40
|
52.5
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
117.5
|
135
|
150
|
187.5
|
|
PN64
|
65
|
70
|
77.5
|
85
|
90
|
102.5
|
107.5
|
125
|
147.5
|
172.5
|
207.5
|
|
H
|
標準型
|
PN16
|
429
|
438
|
474
|
477
|
502
|
626
|
662
|
687
|
836
|
896
|
987
|
|
PN40
|
429
|
438
|
474
|
477
|
502
|
626
|
662
|
695
|
845
|
896
|
1000
|
|
PN64
|
456
|
468
|
511
|
525
|
535
|
663
|
673
|
705
|
868
|
958
|
1260
|
|
散熱高溫型
|
|
|
|
|
|
|
|
|
|
|
|
