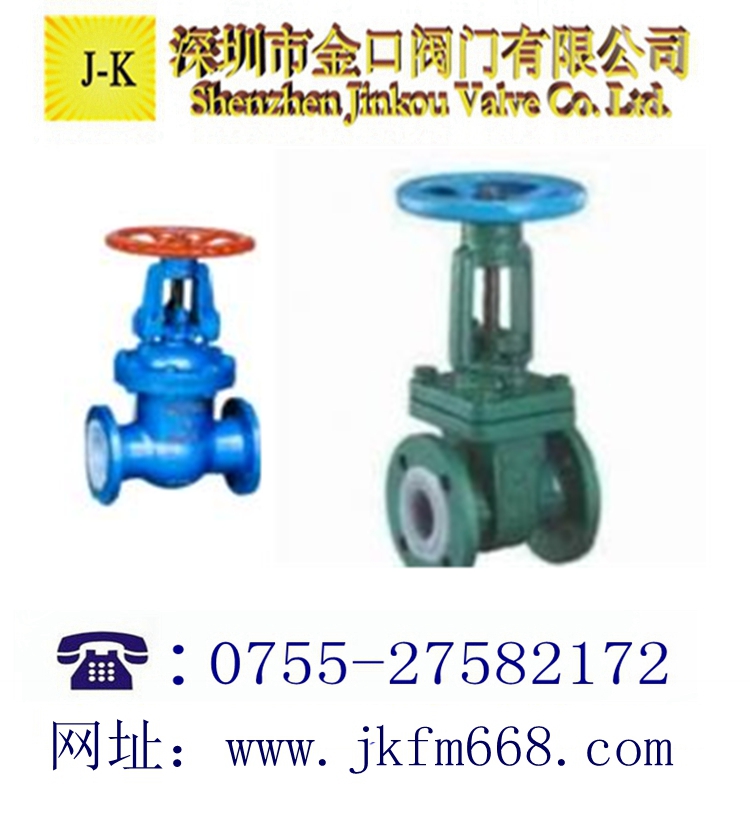

z41f46襯氟楔式閘閥



 一、襯氟楔式閘閥設計規范:

 遵循gb/t12234，api 6d，api 600標準

 二、襯氟楔式閘閥驅動方式:

 手動、電動、正齒輪、傘齒輪傳動

 三、襯氟楔式閘閥 性能規范:

  性能規范 設計規范 結構長度 連接法蘭 試驗與檢驗員 產品標識 供貨規范

  gb/t 12234 （gb/t 12232) gb/t 12221 jb/t 78;jb/t 79 gb/t 13927 gb/t 12220   jb/t 7928

  公稱壓力：pn1.0～1.6mpa 公稱通徑:dn15～500mm 襯里型式:全襯里型

 四、襯氟楔式閘閥產品選型指南:

 z g 5 4 1 f46- 16 c

 閥體材料（表7-1）

 公稱壓力：pn（1.6mpa)

 密封材料：（表7-1)

 結構形式：0-彈性閘板;1-剛性閘板

 連接方式：4-法蘭式

 傳動方式:5-傘齒輪傳動;6-氣動;7-液動;9-電動

 設計規范：g-gb/t 12232;gb/t 12234

 產品類型：z-閘閥

 五、襯氟楔式閘閥 主要零部件材料表:

 序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸  鑄鋼 超低碳不銹耐酸  鑄鋼

 z c p r pl rl

1 閥體/閥蓋/閘板 ht250 wcb cf8 cf8m cf3 cf3m

2 閥桿 1cr13 2cr13 1cr18ni9ti 1cr18ni12mo2ti 00cr18ni10 00cr17ni14mo2

3 襯里/閥座 pctef(f3)、fep（f46）、pfa（可溶f4）、pp、po

4 填料壓蓋 wcb cf8 cf8m cf3 cf3m

5 填料 ptfe(f4) ptfe(f4) ptfe(f4)

6 活節螺栓 35 1cr17ni2 1cr17ni2

7 閥桿螺母 zcual10fe3 zcual10fe3 zcual10fe3

8 緊固螺栓 35 1cr17ni2 1cr18ni9ti

9 螺母 45 0cr18ni9 0cr18ni9

10 手柄 wcb wcb wcb

六、襯氟楔式閘閥產品零部件材料:

Z41F46 型 PN16、PN25 氟塑料襯里楔式閘閥零部件材料
型號	材料
	閥體、閥蓋	閘板、閥桿	閥桿螺母	填料	手輪
Z41F46-16	灰鑄鐵襯氟塑料	碳素鋼襯氟塑料	球墨鑄鐵或鋁青銅	聚四氟乙烯	球墨鑄鐵
Z41F46-16C	鑄鋼
Z41F46-25

七、襯氟楔式閘閥 產品外形及結構尺寸:

Z41F46 型 PN16 氟塑料襯里楔式閘閥主要外形及結構尺寸
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	45
125	325	245	210	185	22	8×Φ18	570	690	360	70
150	350	280	240	210	24	8×Φ23	640	790	400	90
200	400	335	295	265	26	12×Φ23	700	910	450	150
Z41F46 型 PN25 氟塑料襯里楔式閘閥主要外形及結構尺寸
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	48
125	325	245	210	185	22	8×Φ18	570	690	360	76
150	350	280	240	210	24	8×Φ23	640	790	400	100
200	400	335	295	265	26	12×Φ23	700	910	450	165

 維修保養：

 1、閥門應存干燥通風的室內，通路兩端須密封。

 2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。

 3、安裝后，應定期進行檢查，主要檢查項目:

 (1)密封面磨損情況。

 (2)閥桿和閥桿螺母的梯形螺紋磨損情況。

 (3)填料是否過時失效，如有損壞應及時更換。

 (4)閥門檢修裝配后，應進行密封性能試驗。
