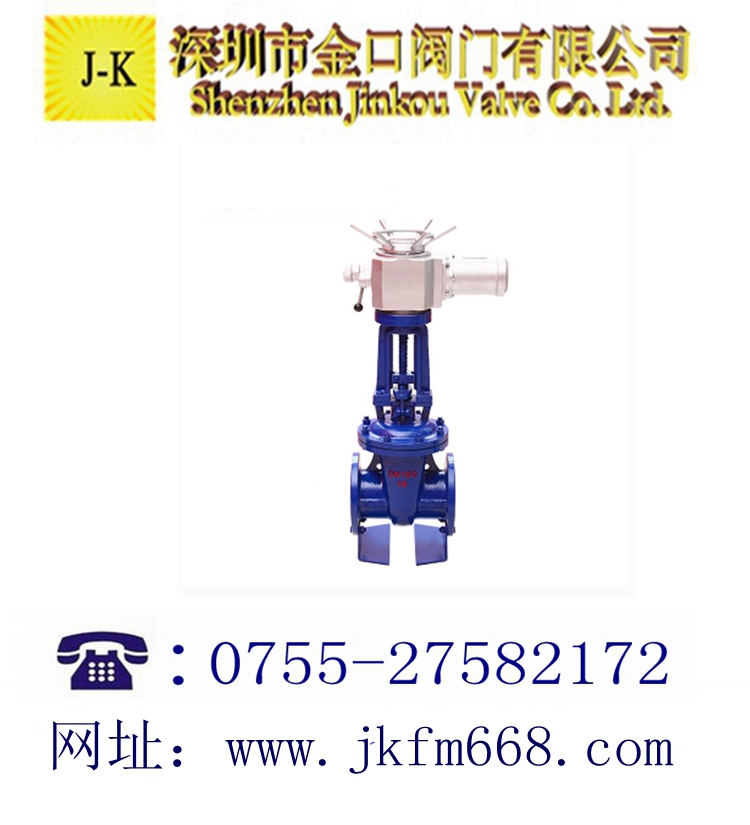

電動襯氟閘閥的簡介：
[電動襯氟閘閥]是一個啟閉件閘板，閘板的運動方向與流體方向相垂直，閘閥只能 作 全開和全關
，通常為 5°，介質溫度不高時為 2°52‘。改善其工藝性，彌補密封 面角 度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
聚四氯乙烯 PTFE(F4):
使用介質：強酸，強堿，強氧化劑等�！ �
使用溫度：-200~180
特點：具有優異的化學穩定性，有很高的耐熱性，耐寒性，磨擦系數很低，是極好 的自潤滑材料，但機械性能較低，流動性差，熱膨脹大�！�
聚偏氯乙烯 PVDF(F2):
使用介質：耐大多數化學藥品和溶劑，
使用溫度：-70~100
特點：拉紳強度與壓縮強度比F4好，耐彎折，耐候，耐輻射。耐光和老化等，最大 特點是韌性好，易成型�！�
聚烯烴PO:
適用介質： 各種濃度的酸堿鹽及某些有機溶劑�！ �
使用溫度：-58~80
特點：是目前世界最理想的防腐材料，已廣泛用于旋轉成型的大型設備和管道件內 襯。
聚全氟乙烯 FEP (F46):
適用介質：任何有機溶劑或試劑，稀或濃無
機 酸，堿，酮，芳烴，氯化烴 等。
使用溫度：-85~150
電動閘閥主要技術參數:
電源：電機為三相交流,380V（特殊訂貨660V、440V或220V）,50Hz（特殊訂 貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC.
工作環境：
環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
相對溫度：≤90%(25℃時）
防護等級：戶外型和防爆型為IP55（可訂制IP67）.
工作制：為短時10分鐘（可訂制30分鐘）
●電機：具有過熱保護功能
●全行程角度為90°,可擴展至180°.
●全自動手電動切換機構.
●帶機械力矩保護及機械限位.
●罩蓋內配有插線式接線端子,便于現場接線.
●罩蓋外部帶有閥位顯示器.
●基本誤差：≤±1%.
●死區：≤1% 5%自適應.
電動閘閥結構特點:
①閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用安全可 靠。
②閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證 閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。
③閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨 擦，抗擦傷，使用壽命長。
④閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
⑤電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作 外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
⑥ 手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。
閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥 門。
⑧初次安裝和調試時，必須手動把閥門開到約一半的位置，以免電機相序接反導致 閥門或電裝損壞。
電動襯氟閘閥主要零部件材料表:
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄閥
|
|
Z
|
C
|
P
|
R
|
P L
|
R L
|
|
1
|
閥體/端蓋/閘板
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
閥桿
|
1Cr13
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
襯里/閥座
|
PTFE(F
4 )、PCTFE(F 3 )、FEP(F 46 )、PFA(可溶性 4 )
|
|
4
|
填料/壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F
4 )
|
PTFE(F
4 )
|
PTFE(F
4 )
|
|
6
|
活節螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
7
|
閥桿螺母
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
|
8
|
緊固螺母
|
45
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手輪
|
WCB
|
WCB
|
WCB
|
電動襯氟閘閥主要外形和連接尺寸：
|
公稱通徑
|
標準值
|
參考值
|
|
DN（mm)
|
NPS(inch)
|
L*
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
H1
|
WT(kg)
|
|
PN1.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
110
|
125
|
6
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
140
|
120
|
140
|
7
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
140
|
132
|
155
|
8
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
156
|
185
|
11
|
|
40
|
11/2
|
240
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
167
|
210
|
20
|
|
50
|
2
|
250
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
200
|
358
|
410
|
28
|
|
65
|
21/2
|
270
|
180
|
145
|
120
|
3
|
20
|
4-18
|
250
|
375
|
440
|
32
|
|
80
|
3
|
280
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
250
|
435
|
515
|
45
|
|
100
|
4
|
300
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
280
|
500
|
600
|
60
|
|
125
|
5
|
325
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
280
|
615
|
740
|
110
|
|
150
|
6
|
350
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
400
|
675
|
825
|
120
|
|
200
|
8
|
400
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
400
|
820
|
1020
|
150
|
|
250
|
10
|
450
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
450
|
970
|
1220
|
240
|
|
300
|
12
|
500
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
500
|
1145
|
1445
|
340
|
|
350
|
14
|
550
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
600
|
1280
|
1630
|
550
|
|
400
|
16
|
600
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
600
|
1450
|
1850
|
680
|
|
450
|
18
|
650
|
615
|
565
|
532
|
4
|
32
|
20-φ25
|
650
|
1538
|
1988
|
795
|
|
500
|
20
|
700
|
670
|
620
|
585
|
4
|
34
|
20-φ25
|
650
|
1730
|
2230
|
880
|
|
PN1.6MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
110
|
130
|
7
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
140
|
120
|
140
|
8
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
140
|
135
|
160
|
9
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
160
|
190
|
13
|
|
40
|
11/2
|
240
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
170
|
220
|
25
|
|
50
|
2
|
250
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
200
|
360
|
410
|
32
|
|
65
|
21/2
|
270
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
380
|
440
|
38
|
|
80
|
3
|
280
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
250
|
440
|
520
|
50
|
|
100
|
4
|
300
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
280
|
500
|
600
|
68
|
|
125
|
5
|
325
|
245
|
210
|
185
|
3
|
26
|
8-φ28
|
280
|
615
|
740
|
125
|
|
150
|
6
|
350
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
400
|
680
|
830
|
170
|
|
200
|
8
|
400
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
400
|
820
|
1020
|
210
|
|
250
|
10
|
450
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
450
|
980
|
1230
|
260
|
|
300
|
12
|
500
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
500
|
1150
|
1450
|
480
|
|
350
|
14
|
550
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
600
|
1285
|
1635
|
620
|
|
400
|
16
|
600
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
600
|
1455
|
1855
|
805
|
|
450
|
18
|
650
|
640
|
585
|
545
|
4
|
44
|
20-φ30
|
650
|
1545
|
1990
|
880
|
|
500
|
20
|
700
|
705
|
650
|
608
|
4
|
46
|
20-φ34
|
650
|
1735
|
2235
|
920
|
