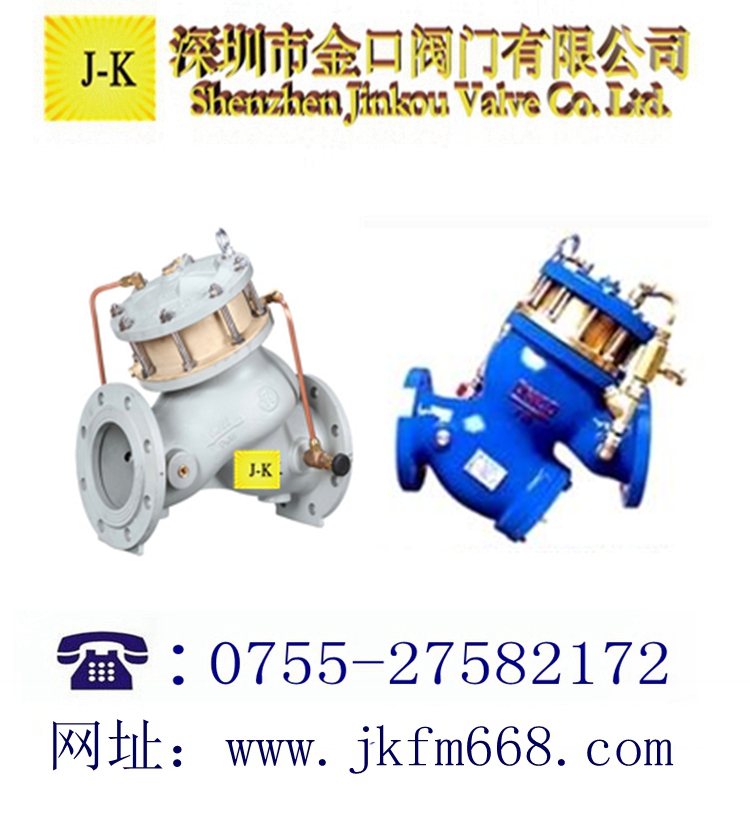

一、YQ98004型過濾活塞式緩閉止回閥--工作原理：

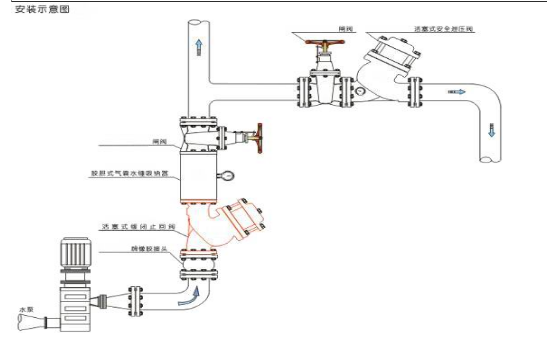

深圳金口閥門制造有限公司生產的YQ98004型過濾活塞式緩閉止回閥安裝在自來水廠及高層建筑給水系統，以及其它給水系統的水泵出口管道上，防止介質倒流，防止水錘及水擊現象的產生。當水泵開啟時，水通過導管進入中腔，推動活塞上升，主閥開關。當水泵停止工作時，活塞在回水壓力下降，由于進口處針形閥比出口球閥流量小，因此活塞緩慢下降，主閥也隨之緩慢關閉。一閥兼具電動閥，逆止閥和水錘消除器，可以有效地提高供水系統的安全可靠性。我公司生產YQ98004型過濾活塞式止回閥平穩可靠，消除壓力余波。
二、YQ98004型過濾活塞式緩閉止回閥--特點:
1、消除水錘效果好。將緩開、速閉消除水錘的技術原理一體化，防止開泵水錘和停 泵水錘的產生。
2、操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開 閉。
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小、流量大、具體 積小、重量輕。
三、YQ98004型過濾活塞式緩閉止回閥--主要技術參數：
|
公稱壓力
|
公稱通徑
|
最低動作壓力
|
緩閉時間
|
適用介質
|
適用溫度
|
法蘭標準
|
試驗標準
|
|
1.0～2.5MPa
|
DN50～400mm
|
≥0.04 Mpa
|
3~60s（可調）
|
水、油
|
0～100℃
|
GB/T17241.6
|
GB/T13927
|
四、YQ98004型過濾活塞式緩閉止回閥--零件材質：
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼
|
|
閥座
|
錫青銅、不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼+NBR
|
|
閥桿
|
鋁青鋼、鉻不銹鋼
|
|
活塞
|
鉻不銹鋼+NBR
|
|
過濾網
|
不銹鋼
|
|
彈簧
|
不銹鋼
|
五、YQ98004型過濾活塞式緩閉止回閥--連接尺寸：
|
公稱通徑
DN
|
尺寸（公稱壓力 PN1.6/2.5Mpa）
|
|
L
|
H
|
D
|
K
|
N-￠
|
H1
|
H2
|
|
40
|
270
|
400
|
150
|
110
|
￠18*4
|
155
|
236
|
|
50
|
270
|
400
|
160
|
125
|
￠18*4
|
155
|
236
|
|
65
|
290
|
410
|
185
|
1450
|
￠18*4
|
165
|
250
|
|
80
|
360
|
425
|
200
|
160
|
￠18*8
|
180
|
280
|
|
100
|
400
|
460
|
220
|
180
|
￠18*8
|
210
|
310
|
|
125
|
470
|
550
|
250
|
210
|
￠18*8
|
240
|
370
|
|
150
|
535
|
610
|
285
|
240
|
￠23*8
|
260
|
413
|
|
200
|
670
|
772
|
340
|
295
|
￠23*12
|
330
|
510
|
|
250
|
780
|
935
|
405
|
355
|
￠27*12
|
410
|
568
|
|
300
|
895
|
1000
|
460
|
410
|
￠27*12
|
485
|
1075
|
|
350
|
1000
|
920
|
520
|
470
|
￠27*12
|
260
|
不帶過濾器
|
|
400
|
1120
|
1145
|
580
|
525
|
￠30*12
|
290
|
不帶過濾器
|
|
