YQ98001型過濾活塞式可調減壓閥，是一種利用介質自身能量來調節與控制管路壓力的智能型閥門。當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉�？刂剖彝Ｖ古潘�，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的 進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。出口壓力不因進口壓力變化而改變， 亦不因主閥出口流量的變化而改變，安全可靠地將出口壓力維持在設定值上。該閥減壓精確，性能穩定、安全可靠、安裝調節方便，使用壽命長�？捎糜谏罱o水、 消防系統及工業給水系統。
一、YQ98001過濾活塞式可調減壓閥使用原理：
YQ98001型過濾活塞式可調減壓閥從性能上講是一種流體控制設備，主要控制其開、閉及其開度從而達到通、斷及控制其流量、壓力的作用。過濾活塞式可調式減壓閥在此基礎上，利用液壓傳動原理來控制閥的啟、閉及開度。而達到閥門性能上的要求，并利用管道中的流體作為液壓傳動介質，而不需要獨立的液壓泵站，既節約設備的投資，又節約能源，也能達到自動控制的目的。
二、YQ98001過濾活塞式可調減壓閥主要技術參數：
|
公稱壓力(Mpa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
調壓范圍(MPa)
|
緩閉時間(S)
|
最低動作壓力(MPa)
|
適用介質
|
介質溫度(℃)
|
|
1.0
|
1.5
|
1.1
|
0.09-0.8
|
3-60
(可調)
|
≥0.07
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
0.15-1.4
|
|
2.5
|
3.75
|
2.75
|
0.2-2.0
|
三、YQ98001型過濾活塞式可調減壓閥零部件材料如下表：
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼
|
|
閥座
|
錫青銅、不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
閥桿
|
鋁青鋼、鉻不銹鋼
|
|
活塞
|
鉻不銹鋼+丁腈橡膠
|
|
過濾網
|
不銹鋼
|
|
彈簧
|
不銹鋼
|

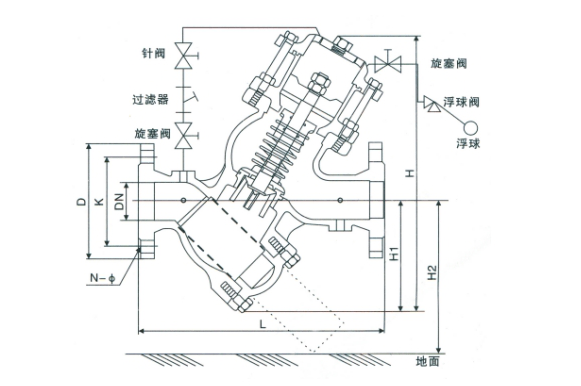

四、YQ98001型過濾活塞式可調減壓閥外形連接尺寸：
|
公稱通徑
DN
|
尺寸(公稱壓力PN=1.6Mpa）
|
|
L
|
H
|
D
|
K
|
N-￠
|
H1
|
H2
|
|
40
|
270
|
400
|
150
|
110
|
￠18*4
|
155
|
236
|
|
50
|
270
|
400
|
160
|
125
|
￠18*4
|
155
|
236
|
|
65
|
290
|
410
|
185
|
145
|
￠18*4
|
165
|
250
|
|
80
|
360
|
425
|
200
|
160
|
￠18*8
|
180
|
280
|
|
100
|
400
|
460
|
220
|
180
|
￠18*8
|
210
|
310
|
|
125
|
470
|
550
|
250
|
210
|
￠18*8
|
240
|
370
|
|
150
|
535
|
610
|
285
|
240
|
￠23*8
|
260
|
413
|
|
200
|
670
|
772
|
340
|
295
|
￠23*12
|
330
|
510
|
|
250
|
780
|
935
|
405
|
355
|
￠27*12
|
410
|
568
|
|
300
|
895
|
1000
|
460
|
410
|
￠27*12
|
485
|
1075
|
|
350
|
1000
|
920
|
520
|
470
|
￠27*12
|
260
|
不帶過濾器
|
|
400
|
1120
|
1145
|
580
|
525
|
￠30*12
|
290
|
不帶過濾器
|
